Om det är någon som är intresserad av att cadda egna bitar och få utskurna ur nån sorts trä, plast lr annat mjukt material så har jag nu byggt en egen cnc fräs med aktiv fräsyta på 595x920mm. Precisionen är så att det kan diffa 0,2mm på nån bit ibland. Tänkte bara säga, så vet ni att möjligheten finns =)

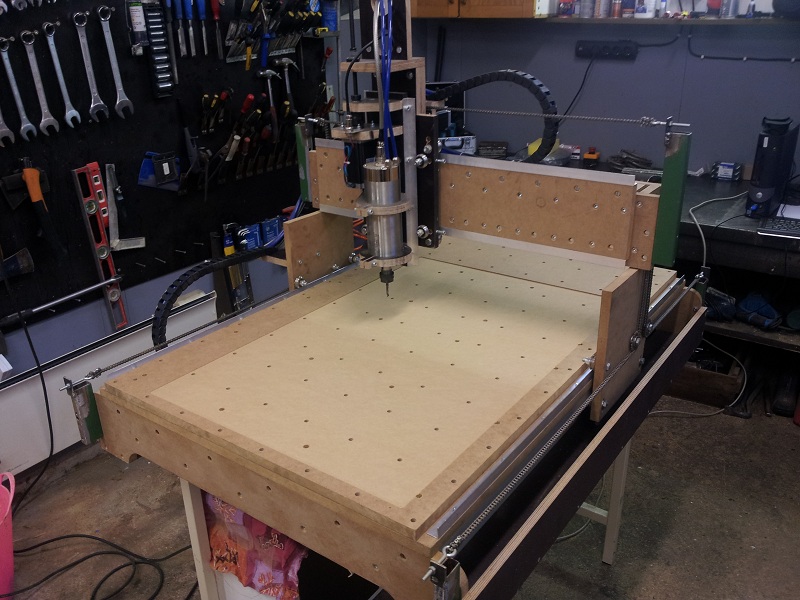

Såhär ser åbäket ut. Måst få hjul på den så den går å flytta dit den inte är ivägen.

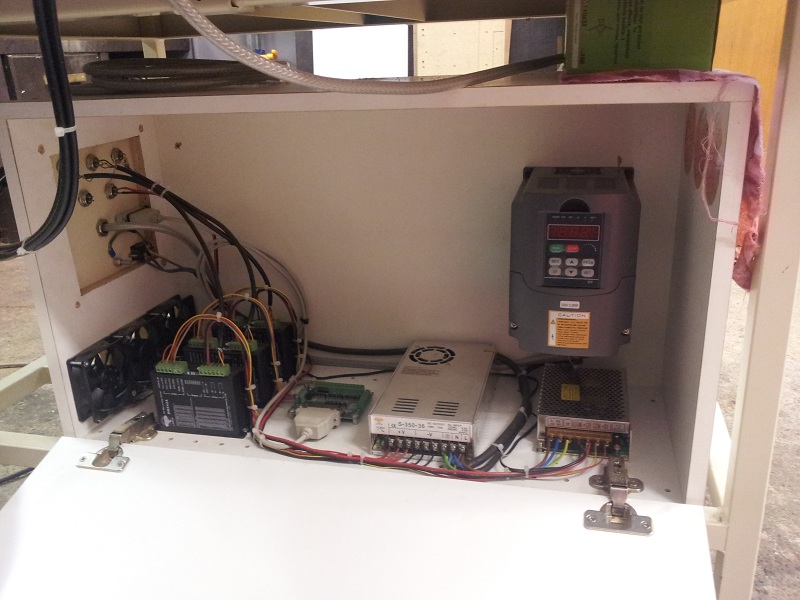

Styrskåpet. En trasa får agera luftfilter tills vidare.


Några bitar jag kört. Har just fått igång så håller fortfarande på testar olika fräsar i olika material å hastigheter osv. Måla får man göra själv som man tycker om man vill.

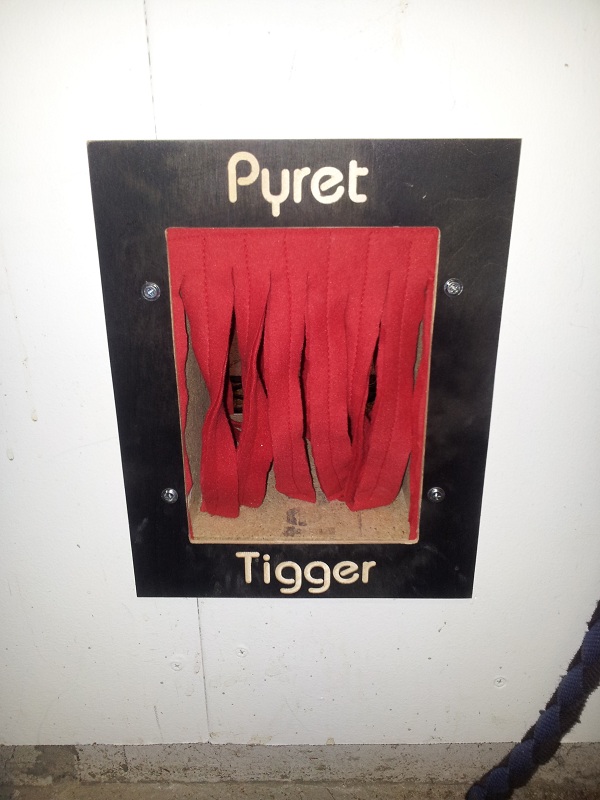

Ram till kattlucka. 4mm rak pinnfräs. Mått ca 200x300mm.


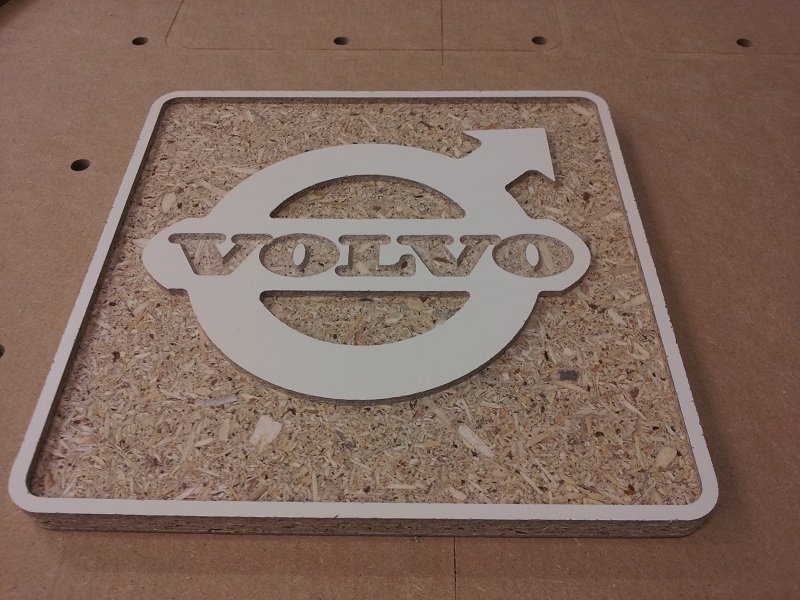

Text skuren med 90 graders V-fräs. Resten med 4mm rak pinnfräs. Mått ca 200x200mm.

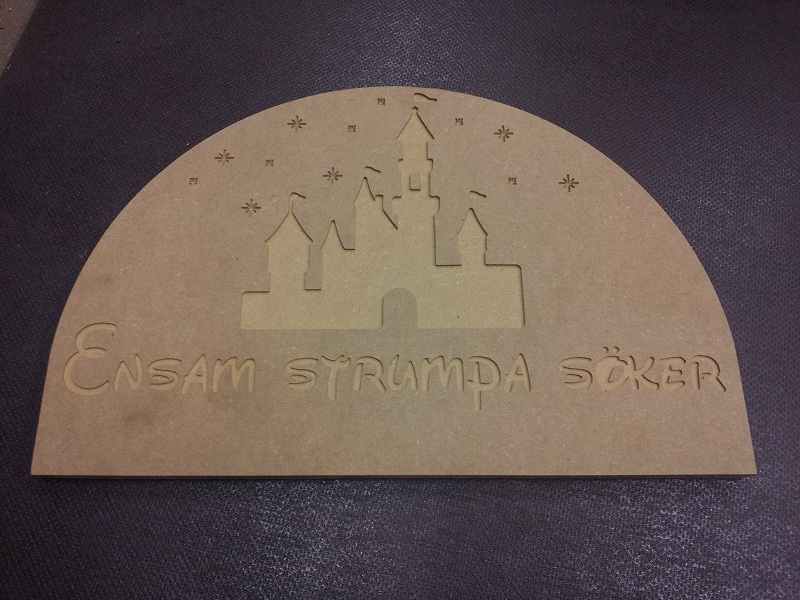

Tappar du lr ungarna hela tiden bort sockorna efter tvättar osv? Limma fast lite klädnypor i nederkant å häng upp på väggen lr insidan en garderob Måla efter eget tycke. Text och bild skurna med 2mm rak pinnfräs, stjärnor frästa med 45 graders V-fräs. Ytterkontur med 6mm rak pinne. Mått ca 420x270mm.

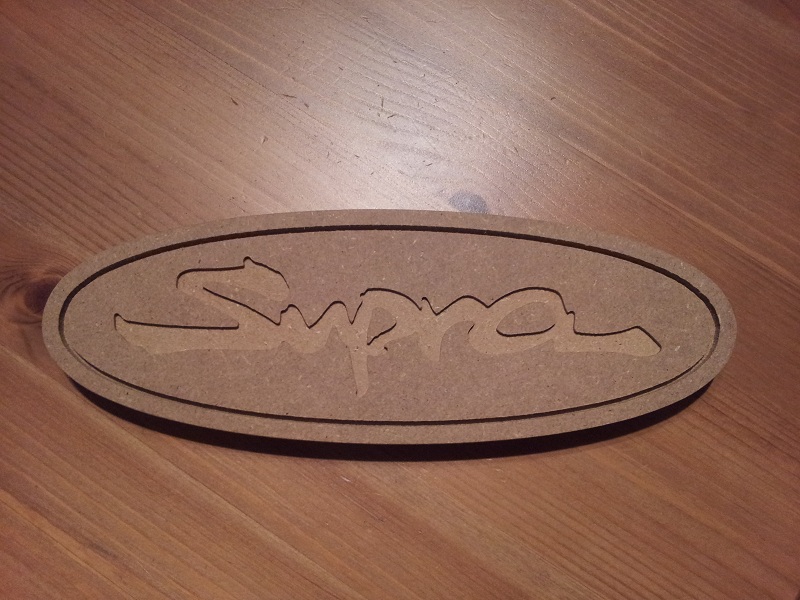

Text skuren med 2mm rak pinne. Ytterkant med 6mm pinne. Mått ca 200x80mm.

Jamen de här e ju precis va som behövs. Vilka filformat behöver du om man vill ha nåt?

.dxf gärna så är det enklast för mig

Imponerande! =) Bra att veta.

Klarar den glasfiber?

Det tror jag helt säkert. Har kört aluminium med bra resultat. Frågan är vilket bett man ska ha för å få bästa finish. Men de får man testa. Tror tyvärr inte jag har nån glasfiberbit att testa på bara.

Det jag behöver är utskurna plattor från 2 eller 3 mm svarta glasfiberskrivor.
Typ sådana här bitar: http://litbimg.rightinthebox.com/images ... 110703.jpg

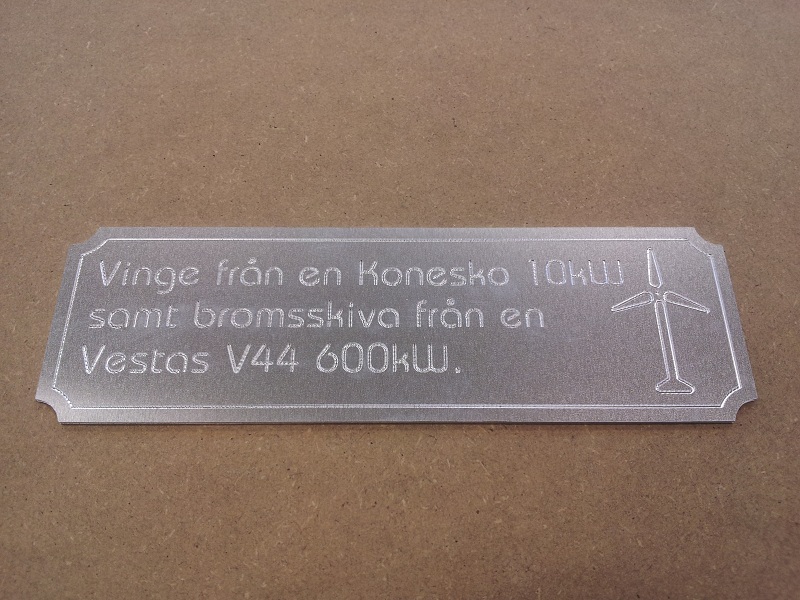

Här är en liten skylt som jag gjorde till jobbet som sitter limmad på ett monument som jag byggde av en gammal vinge från ett testverk och en gammal bromsskiva från ett av verken i Knutsboda. Texten är körd med 45 graders V-fräs ca 0,4-0,5 djupt (kommer int ihåg vilket av dom) och ytterkonturer skurna med 4mm rak pinne. Plåten är 1,5mm tjock. Mått ca 150x50mm.


Och en bild på hela monumentet som står i trapphuset på kontoret så man får nån sorts referens till skylten.

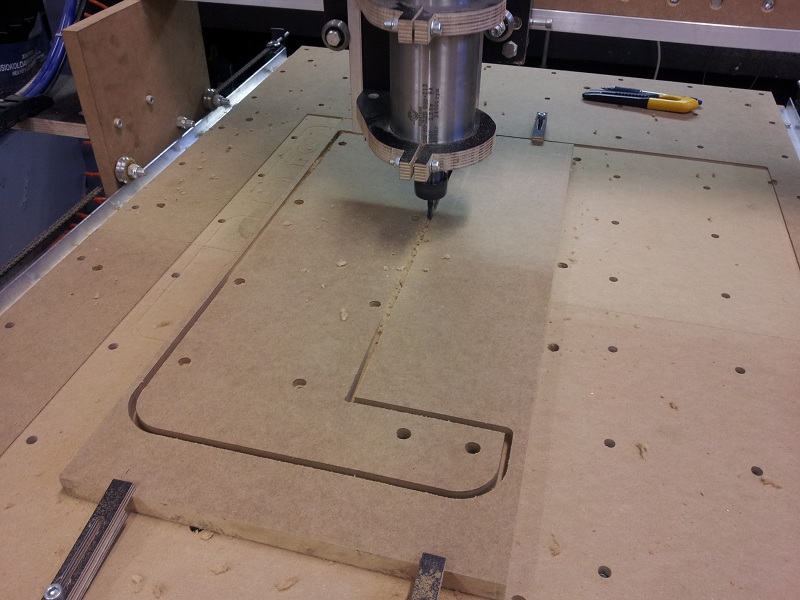

Och här kör jag ut en ny förstärkt del till X-släden på fräsen för att få den ännu stabilare. Måtten på delen är ca 510x270mm. 19mm tjock MDF fräst med 6mm rak pinne.

Kan inte tänka mig att det skulle vara några bekymmer. Frågan är bara hur pass bra finish det blir på snitten. Det vågar jag inte lova då jag inte testat ännu. Men att bitar utskurna får jag helt säkert! E man petig får man slipa lite på kanterna isf om det inte blir helt skarpt. Skulle kunna tänka mig att de som skulle kunna bli är att det blir lite trådigt/frasigt. Men eg borde jag låta det vara osagt innan jag testat.

Roligt att följa med vad man kan göra med en CNC fräs.
Gillar att man lägger upp bilder på olika projekt man gör.

Bra tråd.

Gör inget om det blir fransigt, kanterna kan slipas. Hurudana fräsverktyg är det? Är det helt rakt "avfräst" eller blir det "rundade" fräsningar?

Mr X: Håller helt klart med!

Precis, nå i värsta fall blir det lite fras men går de bra så blir det riktigt fint direkt.

Vet inte riktigt vad du menar med rakt avfräst.. Om man skär ut en bit ur en skiva så blir kanten helt rak och skarp. Innerhörnor blir ju förstås en radie på så stor som radien är på det verktyget man använder. Ytterhörnor helt spetsiga. Vill man fräsa text eller symboler på en bit så blir spåret så som ändan på verktyget ser ut. Rakt och plant, V-format eller ball-nose tex.

Sen kan man ju runda av ytterhörnor om man inte vill ha dom skarpa förstås.

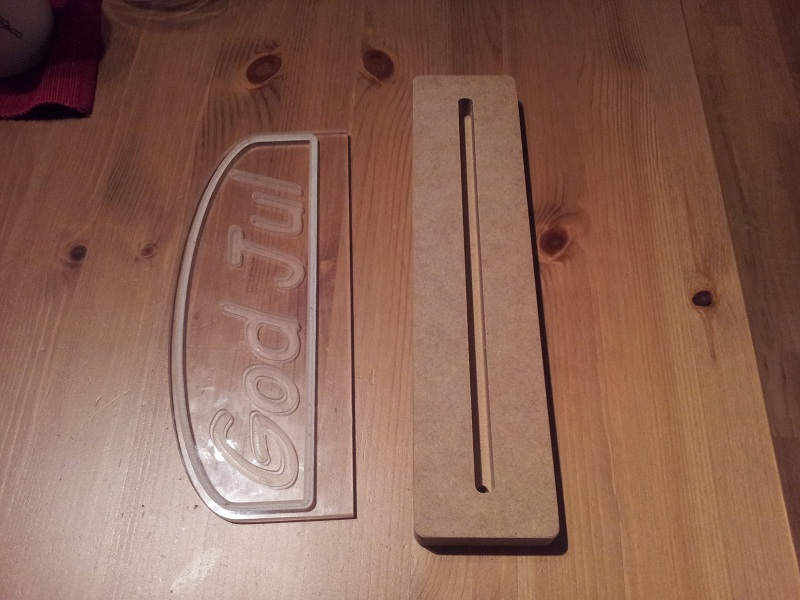

Här testade jag första fräsningen i plexi. Inte riktigt nöjd med finishen men för första försöket får de duga.



Här ser man dom rundade innerhörnorna på träbiten på det frästa spåret. Skarp ytterhörna på plexibiten. Träbiten är fräst med 6mm pinnfräs så botten av spåret blir rak och man får en radie på innerhörnor på 3mm. Ytterkanter helt raka med avrundade hörnor för bättre utseende. I botten på spåret skall det ha plats en ledstrip längs med och ser man noga i spåret i träbiten närmast så är det ett hål nerfräst rakt igenom där man går ut med sladden.


Bild på dom verktygen jag har för tillfället.
Från vänster har vi 90 graders V fräs 16mm i dia, 6mm ball nose, 6mm rak pinnfräs, 2mm rak pinnfräs, typ 4-5mm rak pinnfräs, typ 30-45 graders V fräs och en 4mm rak pinnfräs. Sen är man begränsad till hur långa skär det är. Den 6mm raka pinnfräsen har 20mm långt skär. Så ska man skära tjocka skivor får man ta den.

"rakt avfräst" = rakt avkapat, dvs 90 graders kanter, vassa kanter. Men det spelar ingen roll. Det verkar bli rätt bra finish på det du gjort. =)

DXF... vilka program kan man använda för att göra 2D-filer åt dig?
Nästa gång jag beställer från en firma som har den glasfibern jag tänker på så blir det att ta hem nån skiva och testa.
Hur stora skivor får rum? Jag behöver inte stora delar alls.

Jo kanterna blir 90 grader och skarpa.

Skivor som har plats rakt av så är det 920x595mm. Hur små detaljer är det vi pratar om? Jättesmågrejer e lite knepigt då man blir lite begränsad till vad för fräsar man har. Min minsta är 2mm nu men jag ska skaffa flera så småningom. Gravyrspetsen är ju fin som tusan men den skär man ju inte av saker med.

Jadu program. Vill man ha gratis så finns här några http://cad.about.com/od/Personal_CAD/tp ... ckages.htm
Jag rita mycket med autocad i skolan och det är ju ett bra program, och tydligen har dom släppt det fritt för eget bruk så det tycker jag du kan köra med. Sketchup som dom föreslagit ska du inte ta för det är meckigt att få sparat i DXF. Sen finns det ju betalprogram som tex Solidworks oxå men det funkar ju inte riktigt för hemmabruk (dyrt) plus att just det programmet är gjort mest för 3D. Många har trialversioner som man får starta programmet ett visst antal gånger innan man måste betala osv. CamBam tex som jag använder för enklare CAD ritningar och sen för att konvertera DXF filerna till G-kod som fräsen förstår, har en trialperiod på 40 programstarter. Lägger man datorn i sleep ist för att stänga av så räcker det länge Men sen är det ju alltid en viss tröskel innan man får till nå vettigt så räkna med lite trial videos på tuben.

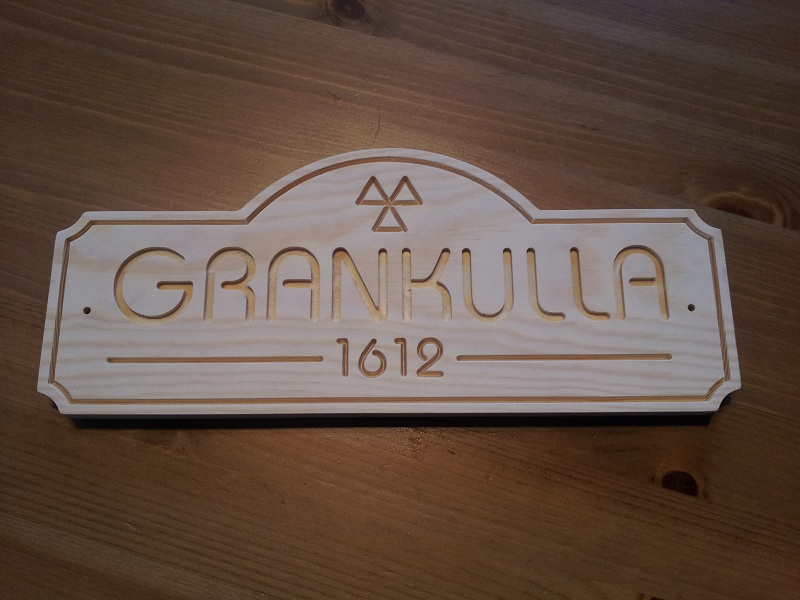

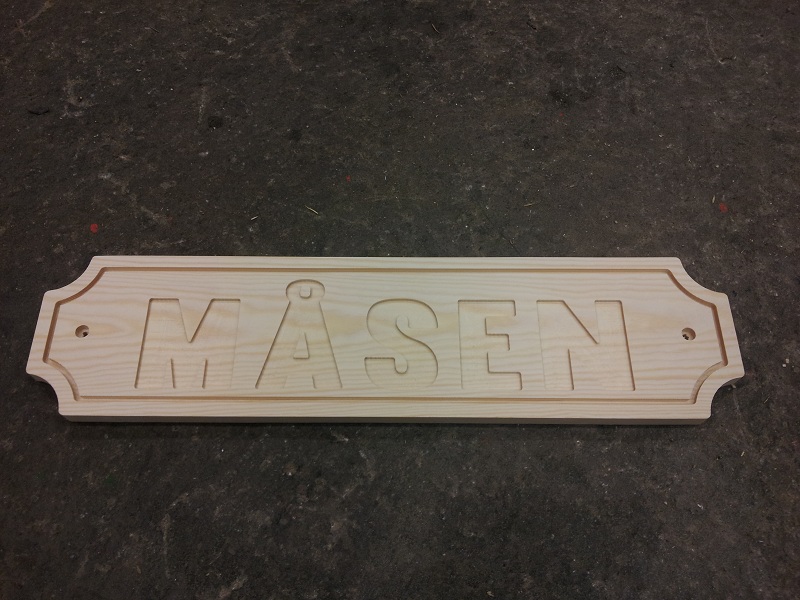

Dörrskylt mått 300x125mm fräst ur ett 15mm tjockt hyvlat bräde.

Blir ju hur fint som helst! Gör en massa sånt där och få dem färglagda/betsade av nån , sen är det ju bara att sälja hos nån. Andra kämpar med verktyg och du trycker på knappen.

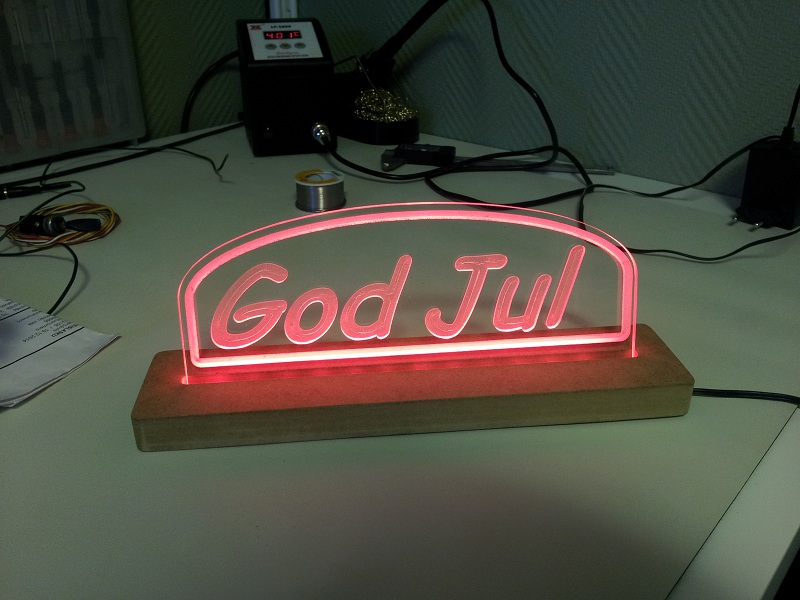

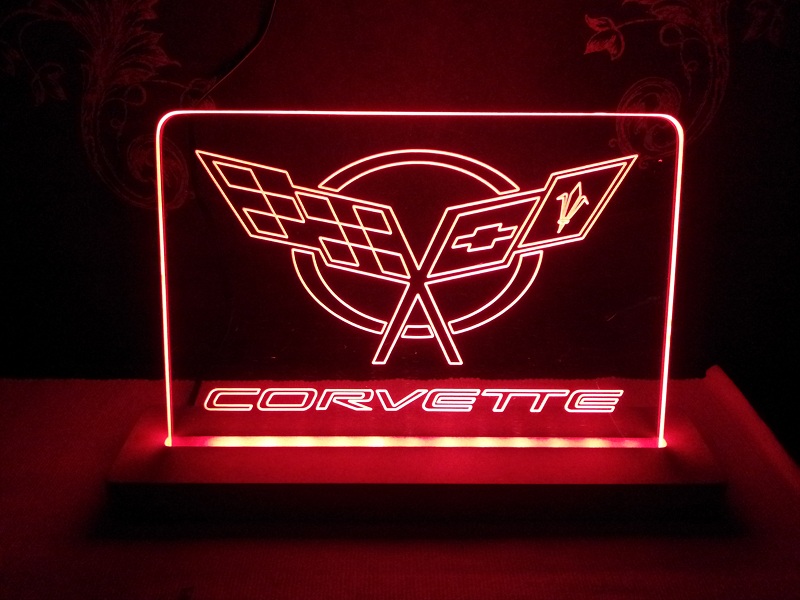

Tack. Nu ha ja fått hem röd ledstrip så jag exprimenterade lite. Nackdelen med belysning är att minsta lilla defekt i fräsning eller plexiskiva syns... Men blir ändå coolt.


Fräste en till skylt idag.

Snyggt

Då har man varit igång och kört ut lite grejer igen då. Det glömde jag skriva förut. Är det någon som vill beställa/köpa något ni gillar med kanske annan text lr så så säg till bara så fixar jag det.

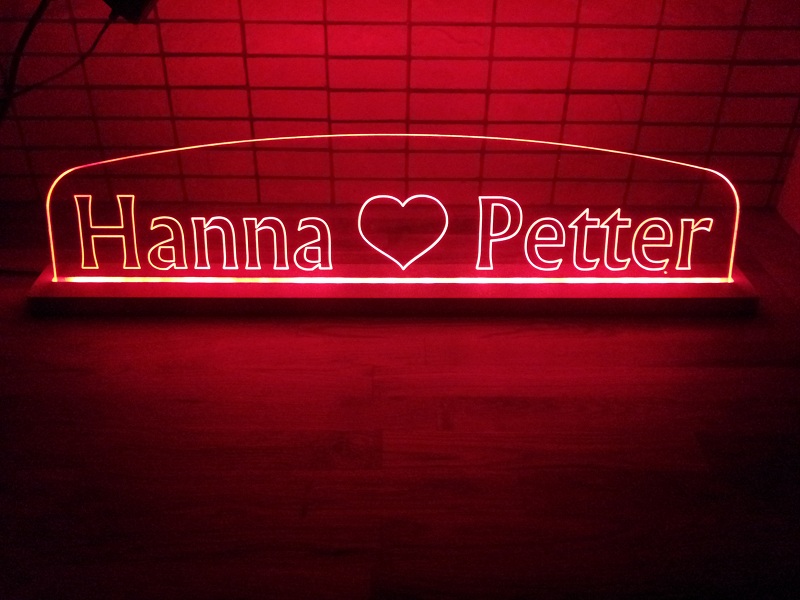

Led skylt. 610x140mm på plexit.

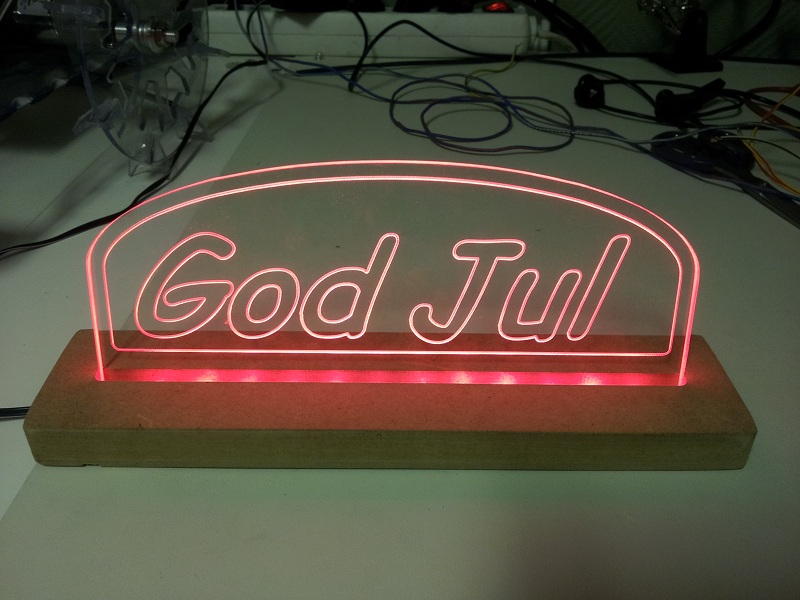

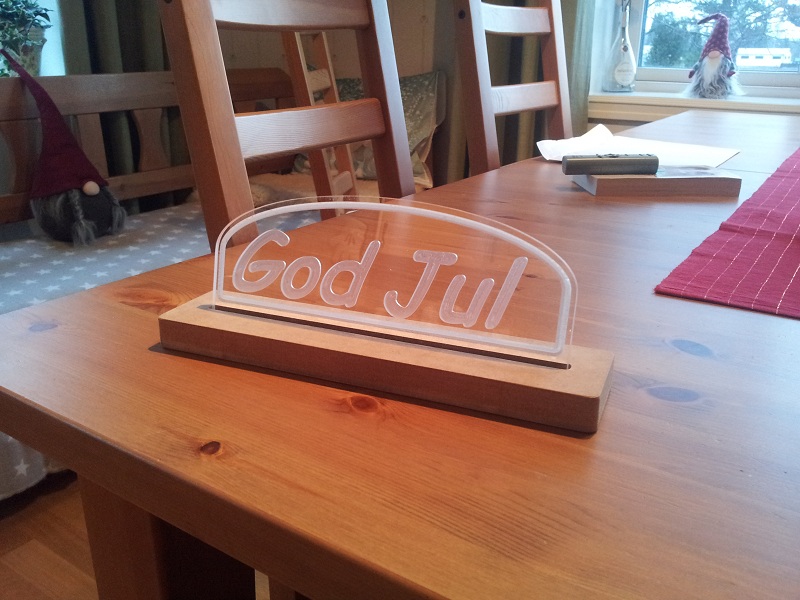

Gjorde även en ny god jul då jag inte var nöjd med den första. Men led skyltar ser inte lika bra ut på bild som dom gör på riktigt.


Namnskylt till en båt. 500x125mm. Skall betsas och målas, men det görs av den som skulle ha den.

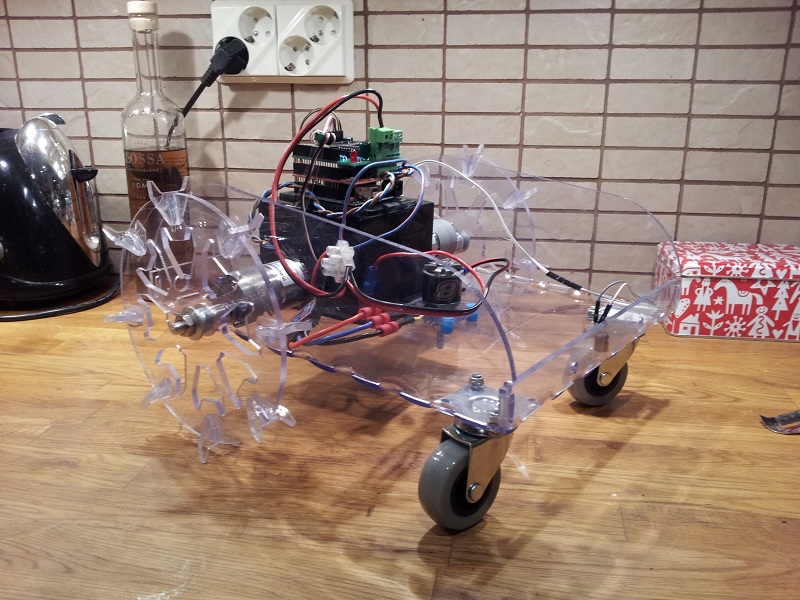

Fräst ur delar till en robotklippare åt mig själv och monterat ihop. Böjar är varmbockade med varmluftspistol. Storlek på klipparen ca 300x300mm, höjd med elektroniken på annat ställe ca 180mm. Klippmotor en borstlös 750kv. Verkar fungera riktigt bra. Håller sig innanför slingan å så. Ska testköras på riktigt i vår.

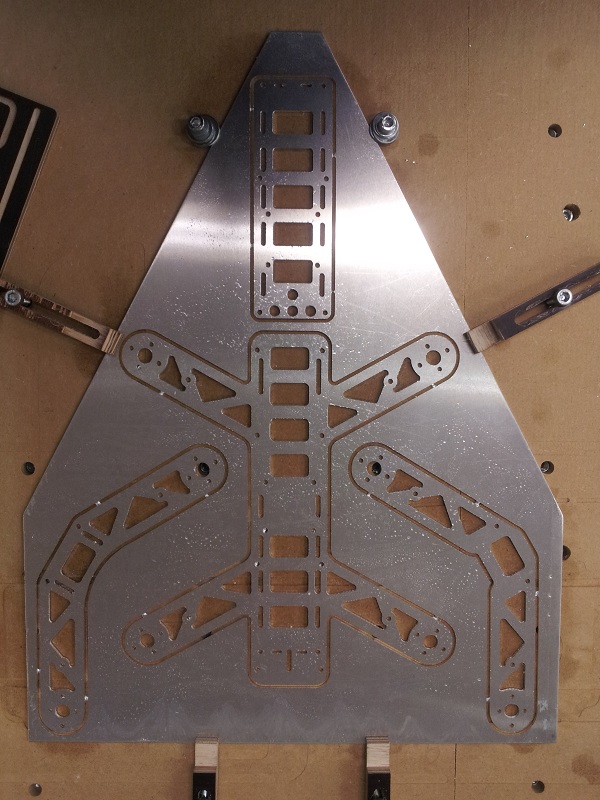

Ram till en quadrokopter size 250. Ritningen är gjord av Daniel Damm och baserad på en QAV250.

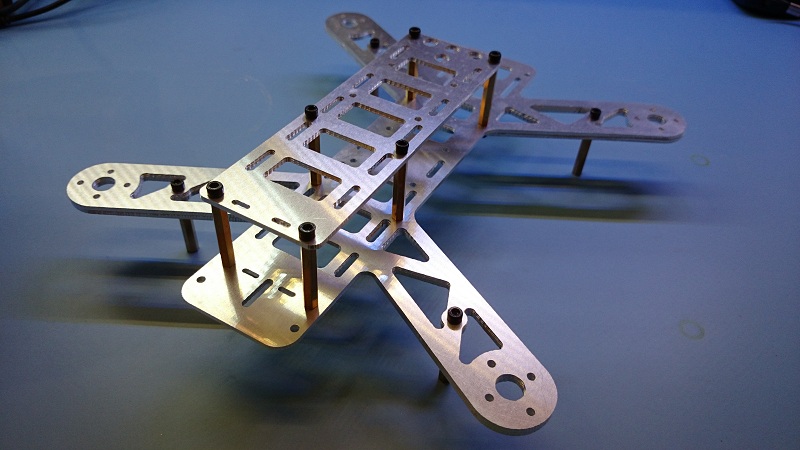

Ramen ihopmonterad. Orginal QAV250 i kolfiber väger 170 gram och den här väger 176 gram om man byter till aluminium distanser och rätt längd på skruvarna.

Fräna grejer. Robotklippare riktigt. Borde skissa ihop lite glasfiber-grejer.
Finns det föresten inte LED-remsor som lyser hela vägen, alltså inte en radda med LEDar varanann cm? Ser ju klart fränt ut när det lyser upp de matta ytorna.

Quad-ramen, den borde väl vara tunnare? 176 gram låter väldigt tungt för en så liten ram.
Kolfiber-QAV250 väger nog mycket mindre än 170.
Googlade och hittade "Airframe: 122g (with PDB, LED boards, landing gear and hardware)" samt "AUW: The QAV250 carbon fiber edition is flown with an AUW of around 500g (includes all flight electronics, FPV gear and Mobius HD camera)."
Hur som helst lär det ju bli en 250 nån dag... för FPV.
