 Inläggsrubrik: Uppfix: Concept 30 DX
InläggPostat: mån 08 jul 2013, 22:48
Offline
Inventarie
Användarvisningsbild

Blev medlem: sön 16 maj 2004, 01:07
Inlägg: 29110
Ort: Mariehamn
Kör: Impreza GT
Uppfix: Concept 30 DX

Råkade ju komma över en till helikopter... En Kyosho Concept 30 DX från ca 1990.
Ägd och flugen av en här på forumet, för 9 år sedan om jag förstod rätt. Borg har
en Concept 30 SE som jag resaturerat sedan tidigare (finns tråd i detta forum).

Skillnaden mellan DX och SE är bla:

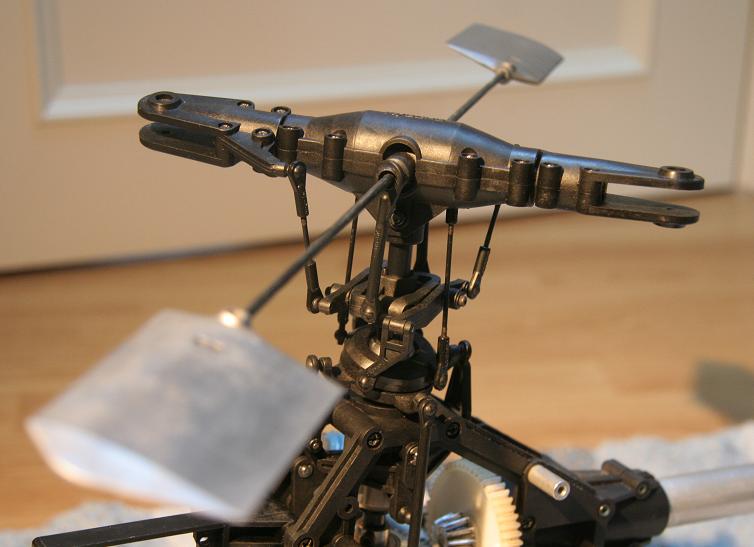

- Paddlarna (DX har alu för bättre stabilitet för nybörjare, medans SE har lätta i plast).
- Kullager (DX har inte lika många som SE som har kullager på alla ställen där dom ska vara)

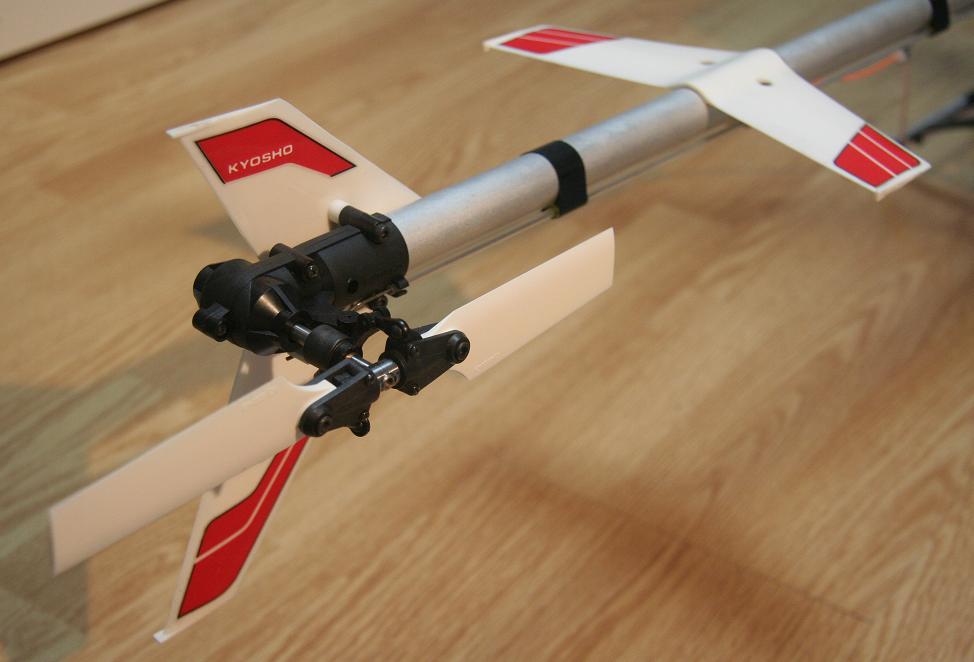

- Stjärtslidern (SE verkar ha dålig konstruktion medans DX har en klokare, eller så är det option)
- Motor (DX har en OS28 medans SE har en ST34, och jo det finns andra motoralternativ, men inte samma)
- Säkert nåt till.

Plockade isär helin för att lära känna den bättre. Motorn gick runt helt okej, men det var livat med kopplingen.
Diverse saker var glappa, andra för tajta osv. Sånt som blir med helis som flygs för lite samt slits för fort.

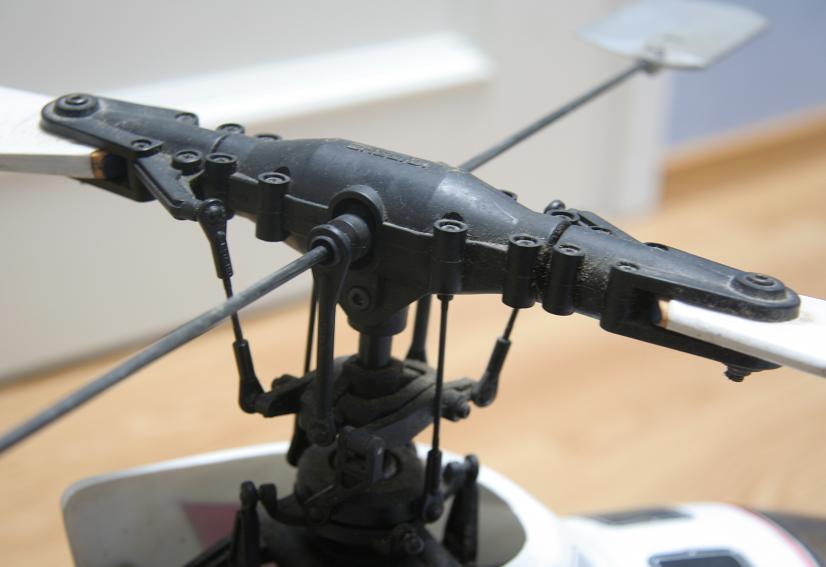

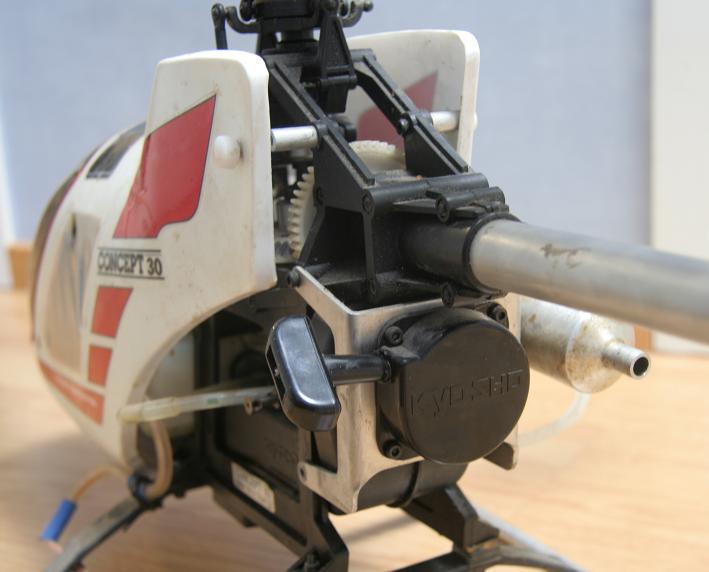

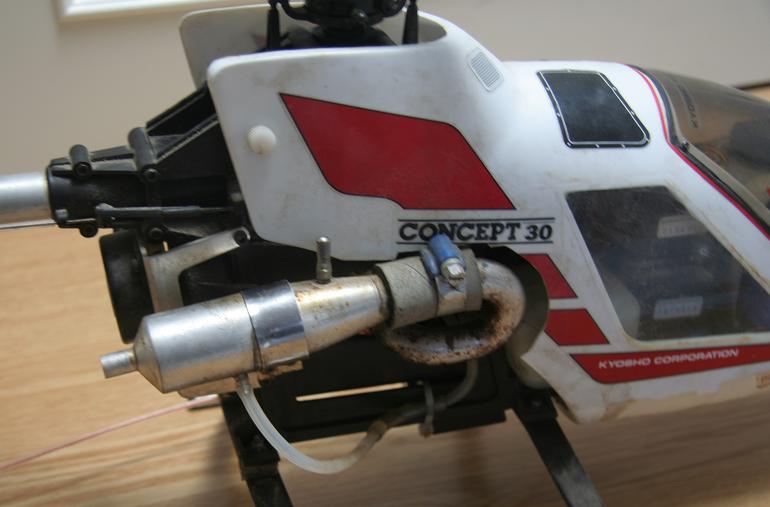

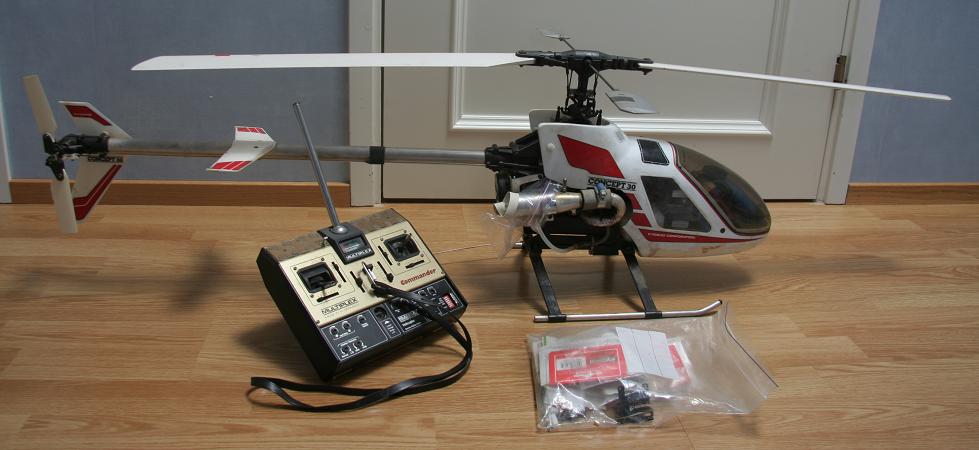

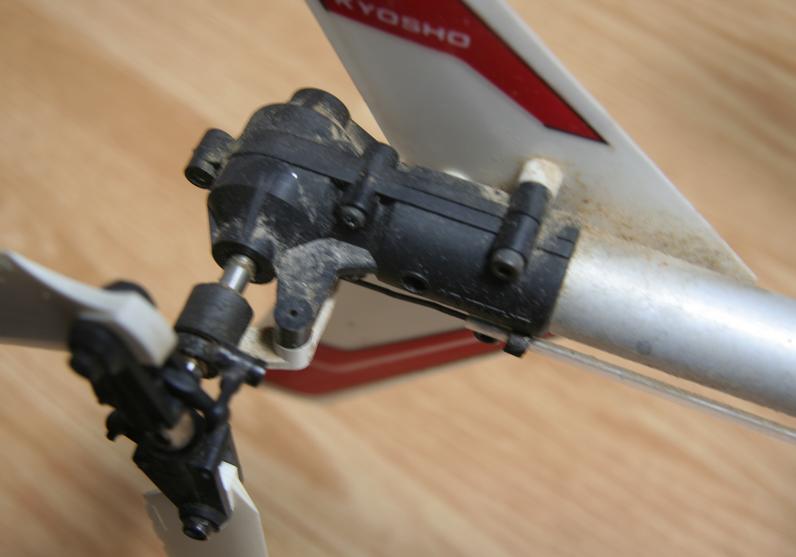

Hur som, här kommer lite bilder hur den såg ut när jag fick den samt lite första slaktbilder...

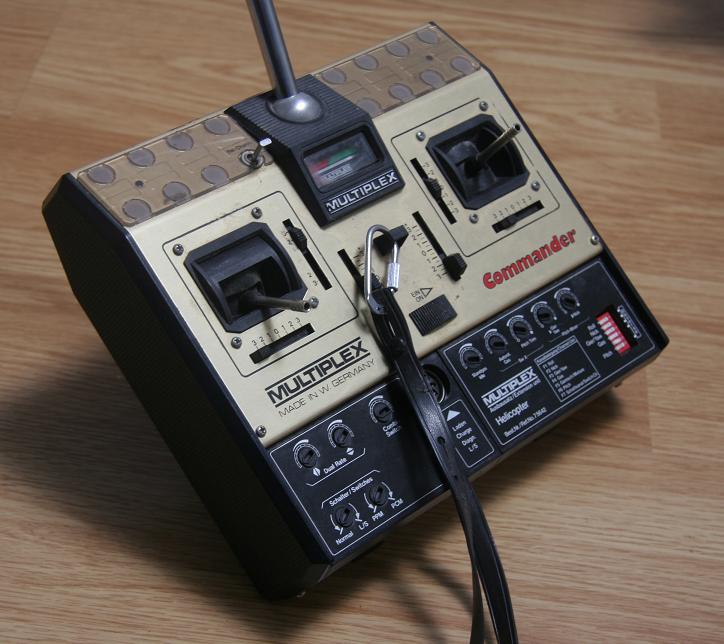

Gammal radio! =) Ska nog använda min Futaba 10C. Skitig, rengörs. Veeerkligen udda kontakter!!!

Bilaga:
IMG_5424.JPG [ 73.33 KiB | Visad 3789 gånger ]

Bilaga:
IMG_5425.JPG [ 83.24 KiB | Visad 3789 gånger ]

Bilaga:
IMG_5426.JPG [ 51.05 KiB | Visad 3789 gånger ]

Bilaga:
IMG_5427.JPG [ 56.39 KiB | Visad 3789 gånger ]

Bilaga:
IMG_5428.JPG [ 53.55 KiB | Visad 3789 gånger ]

Bilaga:
IMG_5429.JPG [ 54.35 KiB | Visad 3789 gånger ]

Bilaga:
IMG_5430.JPG [ 79.55 KiB | Visad 3789 gånger ]

Bilaga:
IMG_5431.JPG [ 66.67 KiB | Visad 3789 gånger ]

Bilaga:
IMG_5433.JPG [ 117.1 KiB | Visad 3789 gånger ]

Bilaga:
IMG_5435.JPG [ 61.88 KiB | Visad 3789 gånger ]


Upp
 Profil

 Inläggsrubrik: Re: Uppfix: Concept 30 DX
InläggPostat: tis 09 jul 2013, 21:56
Offline
Inventarie
Användarvisningsbild

Blev medlem: sön 16 maj 2004, 01:07
Inlägg: 29110
Ort: Mariehamn
Kör: Impreza GT

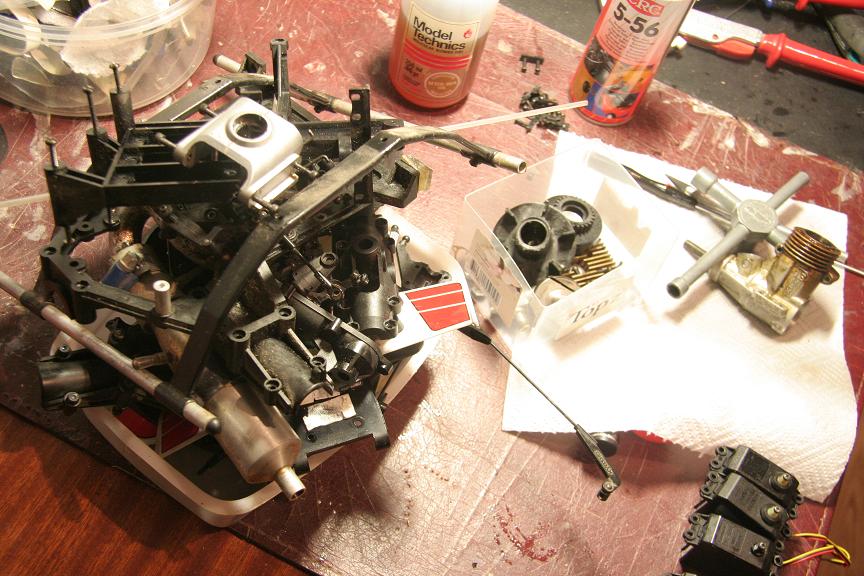

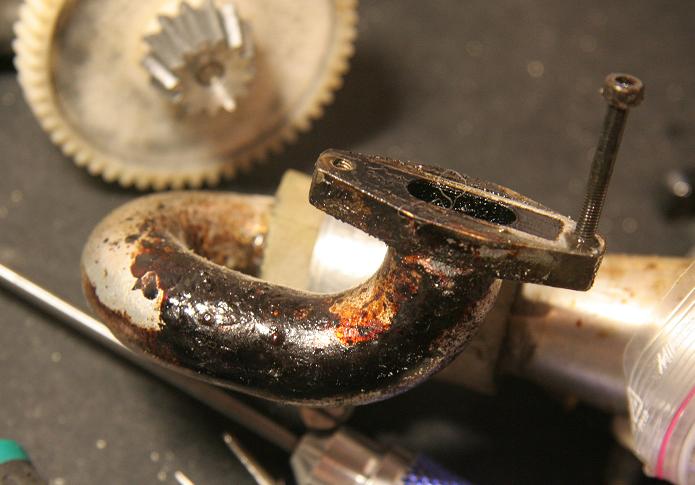

Tog ett gäng bilder under nedmonteringen.
Några måste ju bara visas (för den jättestora intresserade skaran) :-D
Tur att man kan alla delar utantill på helis nuförtiden, i stort sett. 8)
Kan ju säga att motorn gått på ett metanol-bränsle innehållande ricinolja... men det kanske märks? =)

Bilaga:
IMG_5437.JPG [ 99.25 KiB | Visad 3775 gånger ]

Bilaga:
IMG_5438.JPG [ 85.74 KiB | Visad 3775 gånger ]

Bilaga:
IMG_5439.JPG [ 114.83 KiB | Visad 3775 gånger ]

Bilaga:
IMG_5445.JPG [ 67.25 KiB | Visad 3775 gånger ]

Bilaga:
IMG_5446.JPG [ 59.19 KiB | Visad 3775 gånger ]

Bilaga:
IMG_5447.JPG [ 119.56 KiB | Visad 3775 gånger ]

Bilaga:
IMG_5448.JPG [ 61.06 KiB | Visad 3775 gånger ]


Upp
 Profil

 Inläggsrubrik: Re: Uppfix: Concept 30 DX
InläggPostat: ons 10 jul 2013, 20:21
Offline
Inventarie
Användarvisningsbild

Blev medlem: sön 16 maj 2004, 01:07
Inlägg: 29110
Ort: Mariehamn
Kör: Impreza GT

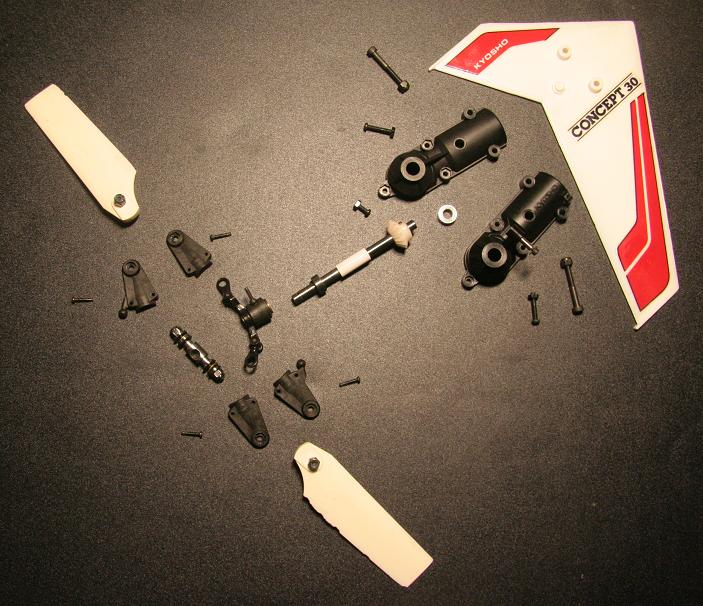

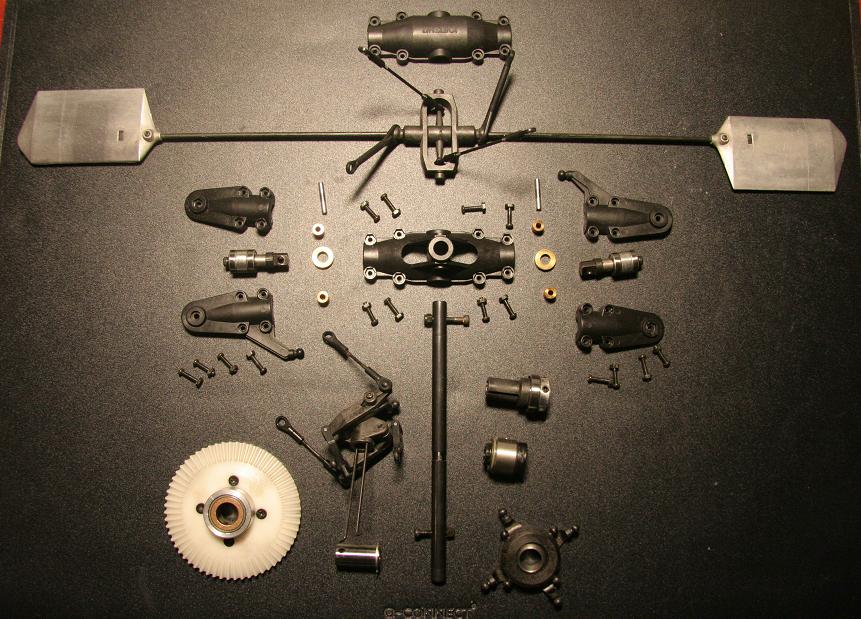

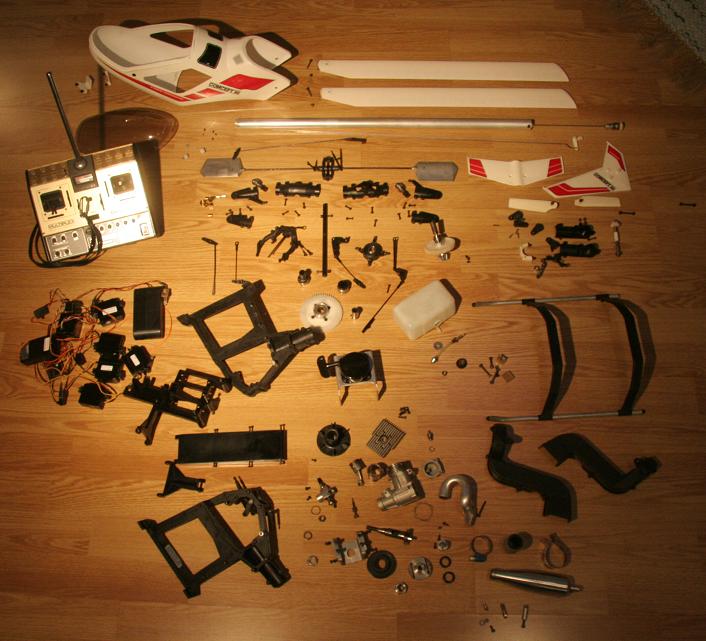

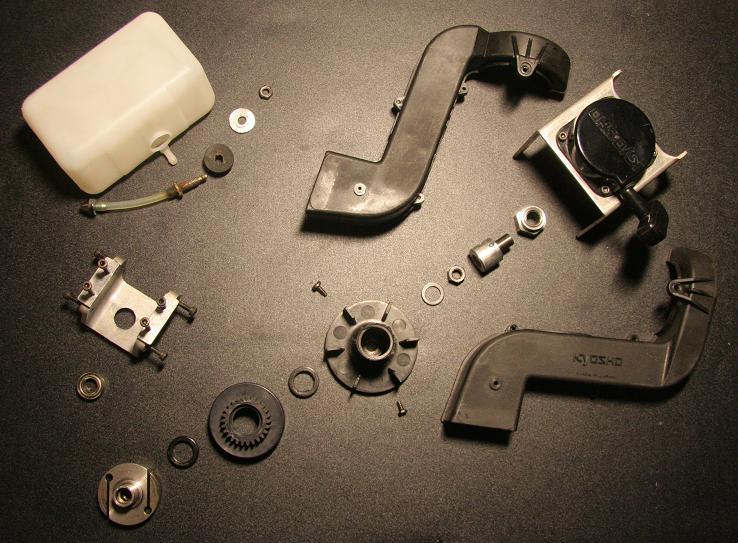

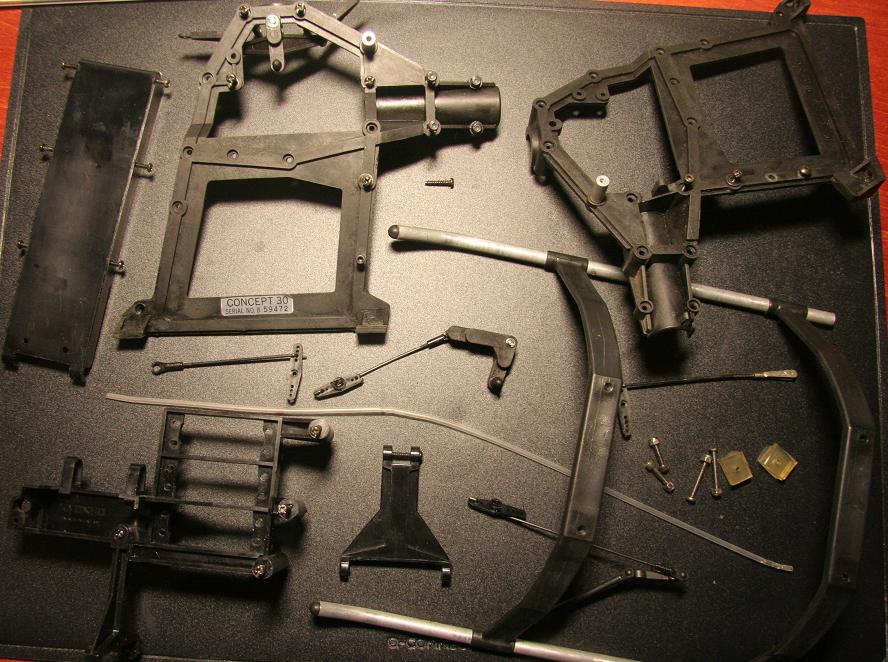

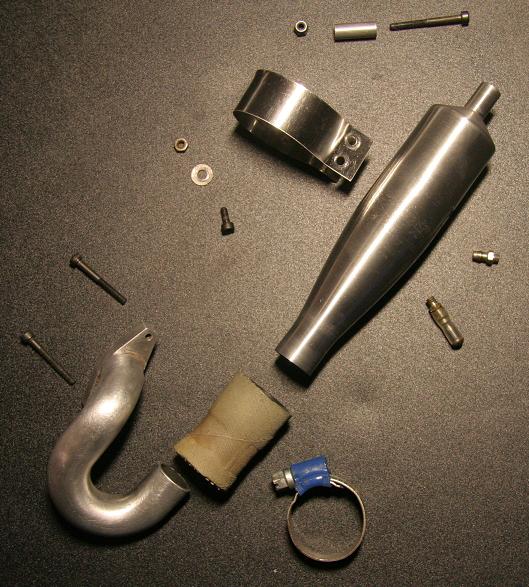

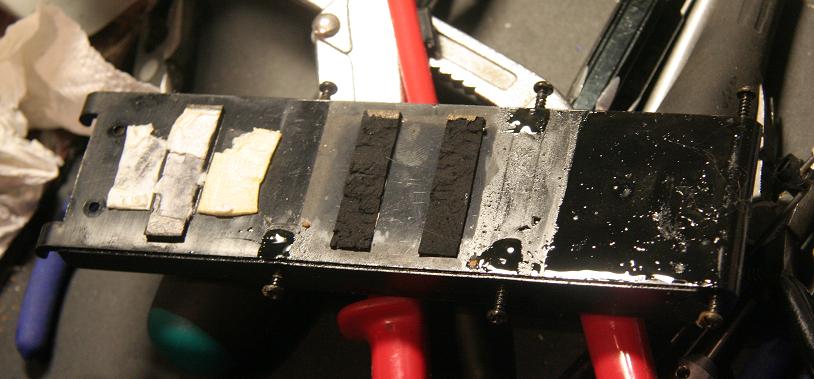

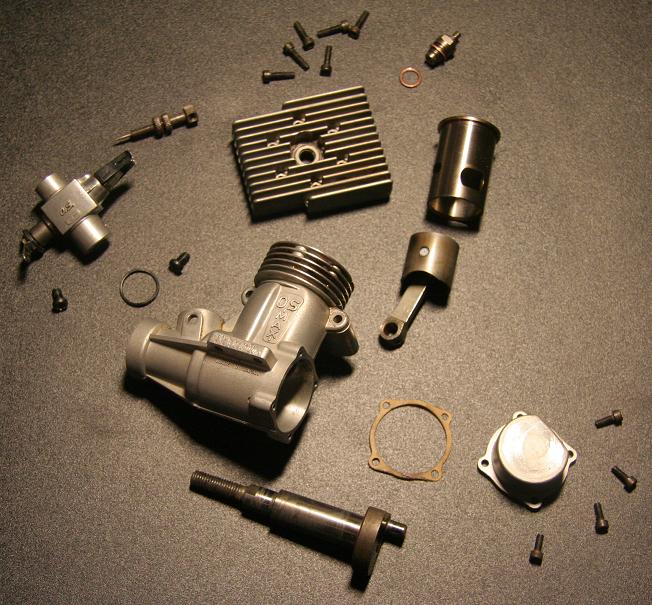

Nedplockad, rengjord och full koll på delarna!
Upptäckte lite slitage, skador osv så några delar bytts ut,
några delar behöver lite mer omsorg efter denna fotosession.

Bilaga:
IMG_5449.JPG [ 90.03 KiB | Visad 3761 gånger ]

Bilaga:
IMG_5450.JPG [ 86.87 KiB | Visad 3761 gånger ]

Bilaga:
IMG_5451.JPG [ 125.56 KiB | Visad 3761 gånger ]

Bilaga:
IMG_5452.JPG [ 101.01 KiB | Visad 3761 gånger ]

Bilaga:
IMG_5453.JPG [ 91.97 KiB | Visad 3761 gånger ]

Bilaga:
IMG_5454.JPG [ 102.11 KiB | Visad 3761 gånger ]

Bilaga:
IMG_5455.JPG [ 73.78 KiB | Visad 3761 gånger ]

Bilaga:
IMG_5456.JPG [ 95.58 KiB | Visad 3761 gånger ]

Bilaga:
IMG_5457.JPG [ 124.01 KiB | Visad 3761 gånger ]

Bilaga:
IMG_5458.JPG [ 131.49 KiB | Visad 3761 gånger ]


Upp
 Profil

 Inläggsrubrik: Re: Uppfix: Concept 30 DX
InläggPostat: sön 14 jul 2013, 12:31
Offline
Inventarie
Användarvisningsbild

Blev medlem: sön 16 maj 2004, 01:07
Inlägg: 29110
Ort: Mariehamn
Kör: Impreza GT
Fixandet fortsatte...

Testade all elektronik och den fungerade. Rengjord också.
Bilaga:
IMG_5459.JPG [ 114.88 KiB | Visad 3753 gånger ]

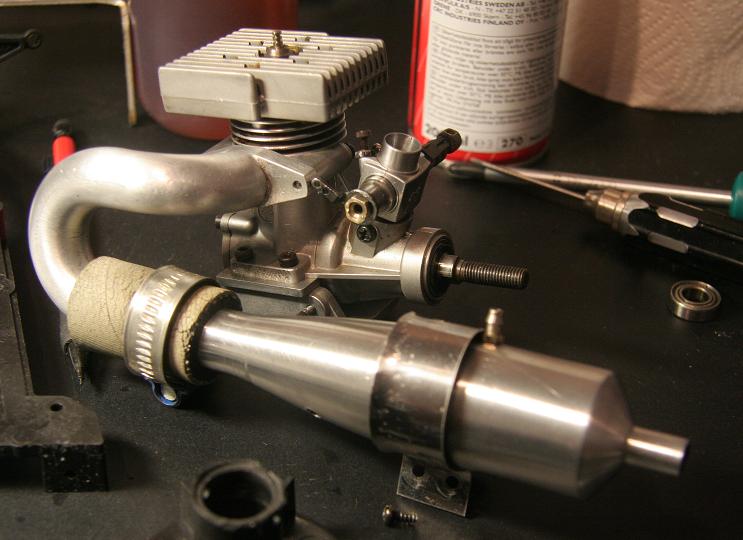

Monterade ihop motorn som numera är ... blank! =)
Bilaga:
IMG_5460.JPG [ 67.15 KiB | Visad 3753 gånger ]


Monterade ihop helin en bit...
Bilaga:
IMG_5462.JPG [ 90.2 KiB | Visad 3753 gånger ]

Bilaga:
IMG_5463.JPG [ 101.89 KiB | Visad 3753 gånger ]


Upp
 Profil

 Inläggsrubrik: Re: Uppfix: Concept 30 DX
InläggPostat: sön 14 jul 2013, 12:43
Offline
Inventarie
Användarvisningsbild

Blev medlem: sön 16 maj 2004, 01:07
Inlägg: 29110
Ort: Mariehamn
Kör: Impreza GT

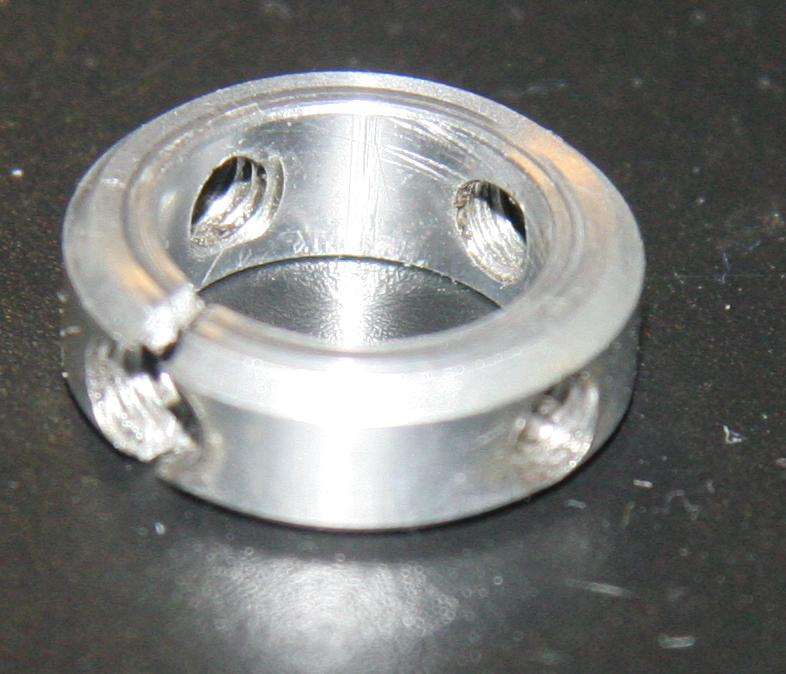

Lite mer bilder... Stoppringen lyckades jag ju göra sönder, men en vänlig själ
på ett svenskt forum skickade en gratis åt mig!!! :o Stort tack!

Bilaga:
IMG_5464.JPG [ 74.92 KiB | Visad 3750 gånger ]

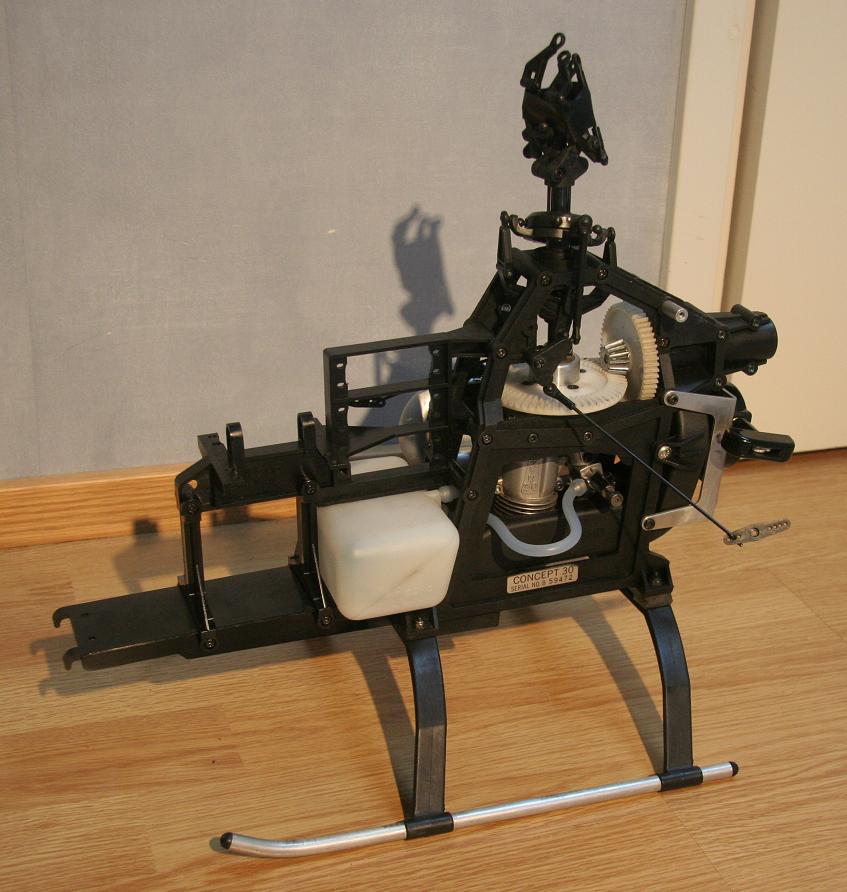

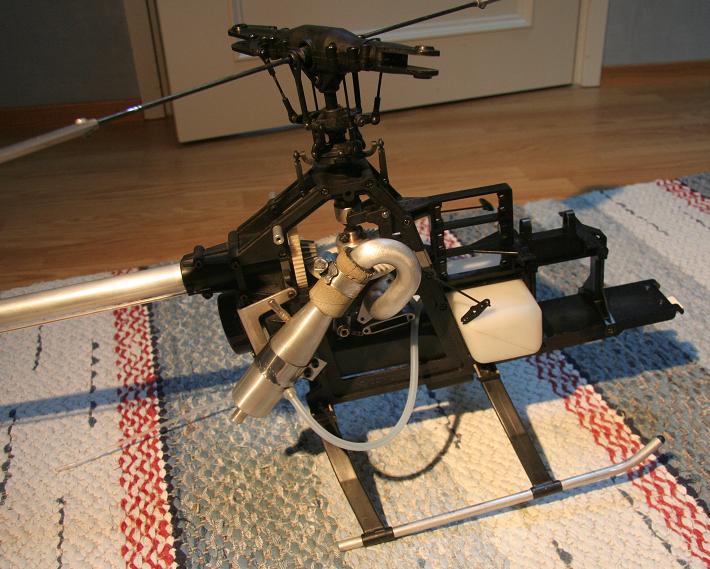

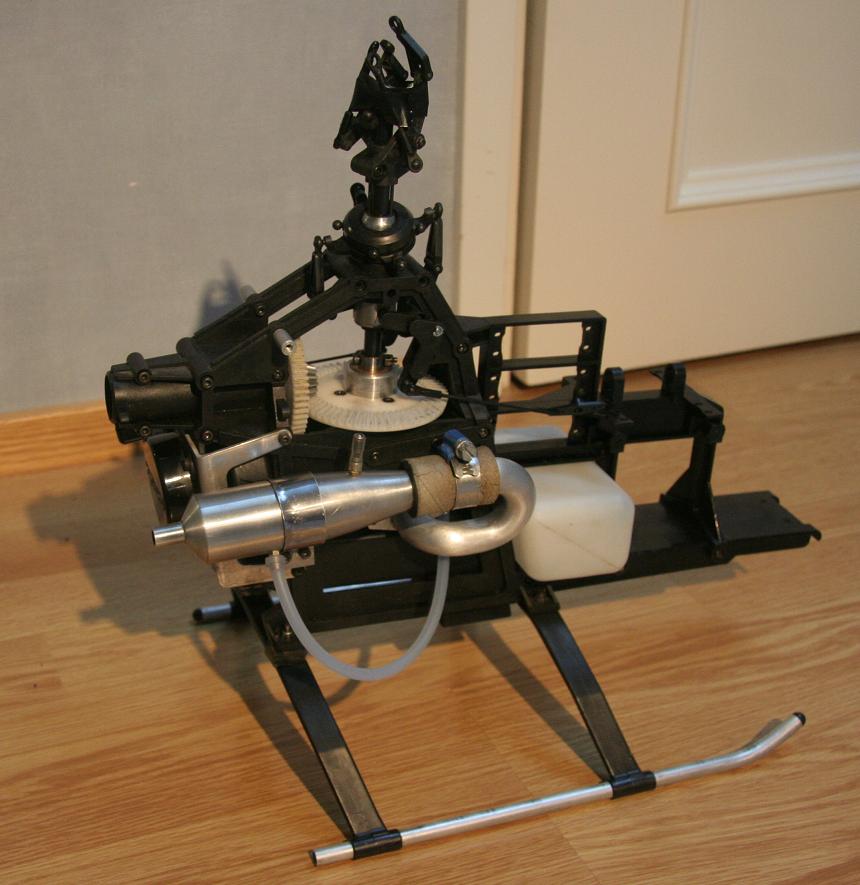

Bygget fortsatte sen... lite bilder före elektroniken skulle på plats.
Bilaga:
IMG_5467.JPG [ 102.52 KiB | Visad 3750 gånger ]

Bilaga:
IMG_5468.JPG [ 88.12 KiB | Visad 3750 gånger ]

Bilaga:
IMG_5469.JPG [ 56.85 KiB | Visad 3750 gånger ]

Bilaga:
IMG_5470.JPG [ 89.43 KiB | Visad 3750 gånger ]

Bilaga:
IMG_5471.JPG [ 50.69 KiB | Visad 3750 gånger ]


Upp
 Profil

 Inläggsrubrik: Re: Uppfix: Concept 30 DX
InläggPostat: fre 19 jul 2013, 19:25
Offline
Inventarie
Användarvisningsbild

Blev medlem: sön 16 maj 2004, 01:07
Inlägg: 29110
Ort: Mariehamn
Kör: Impreza GT

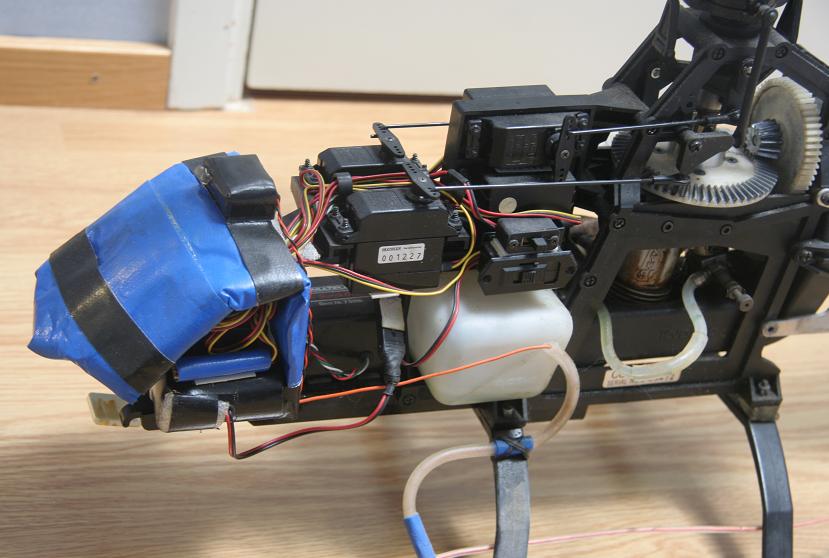

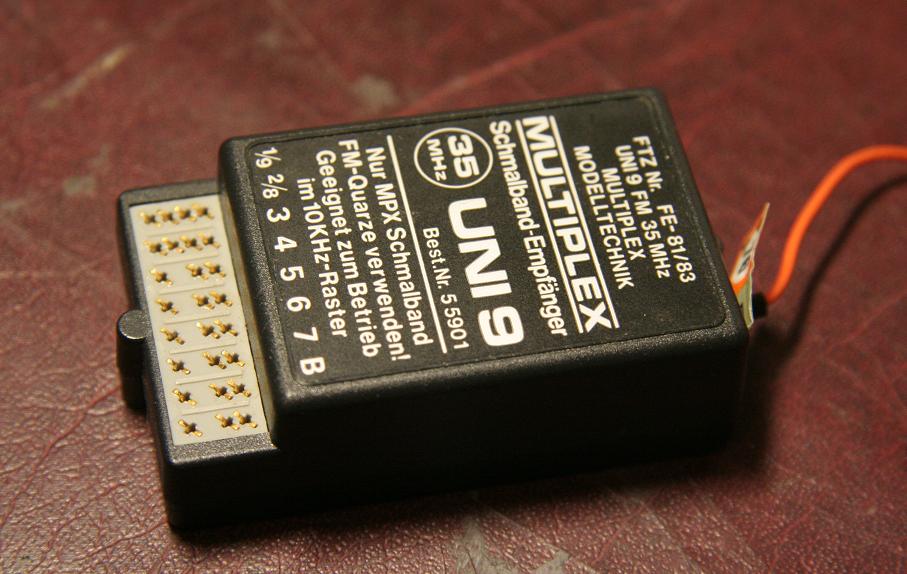

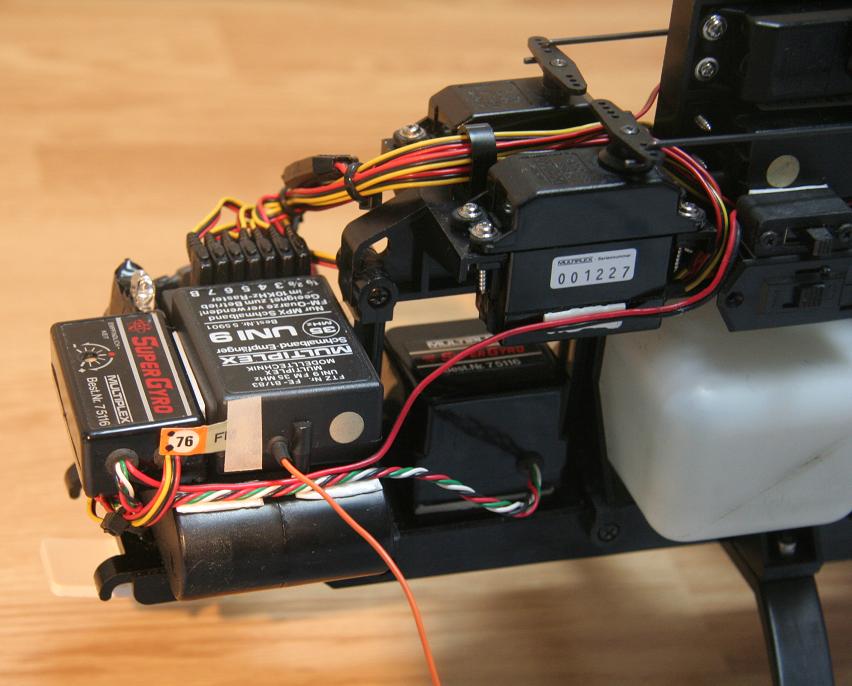

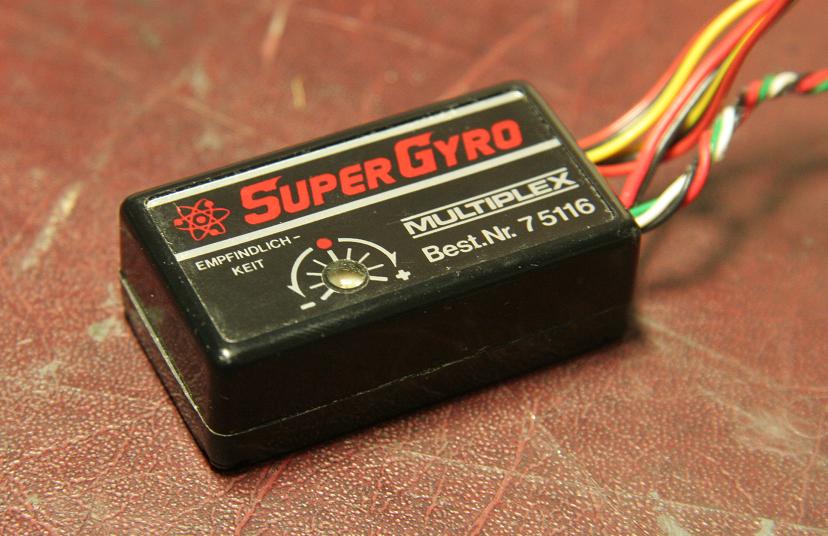

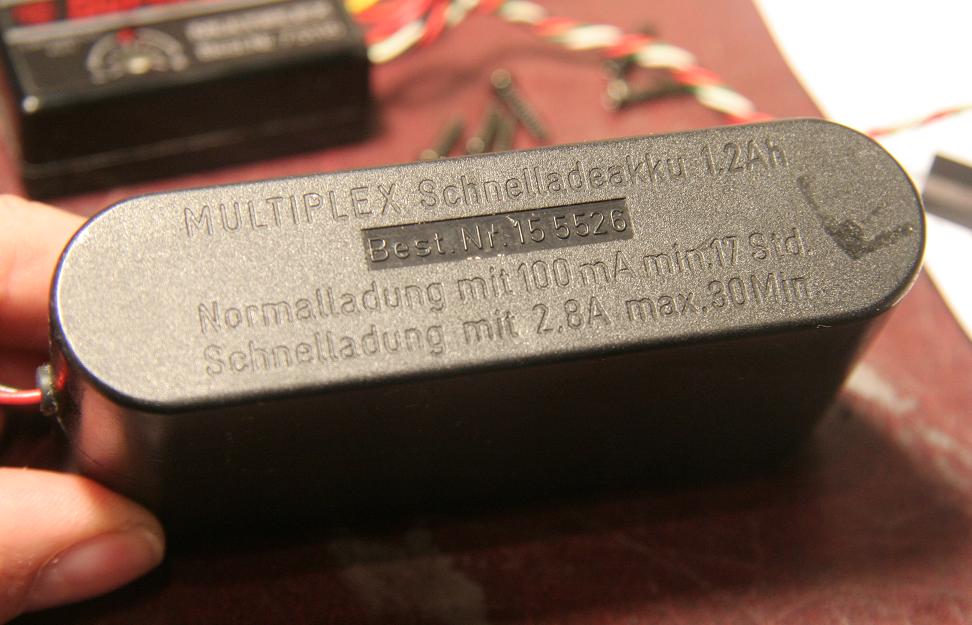

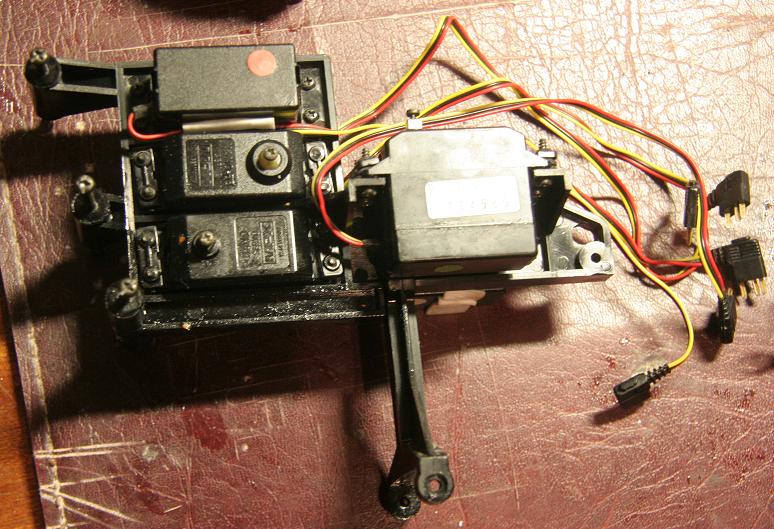

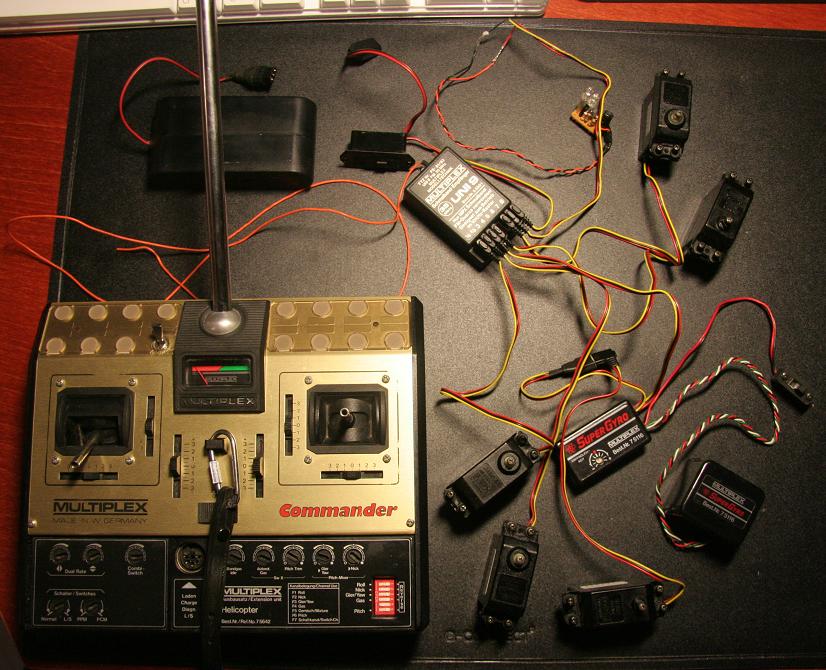

Lite bilder på den gamla elektroniken, som kommer användas.
Det har ju funkat förr, så varför byta. =) Även lite bilder när allt är på plats.

Bilaga:
IMG_5472.JPG [ 80.91 KiB | Visad 3740 gånger ]

Bilaga:
IMG_5473.JPG [ 88.17 KiB | Visad 3740 gånger ]

Bilaga:
IMG_5474.JPG [ 85.09 KiB | Visad 3740 gånger ]

Bilaga:
IMG_5476.JPG [ 92.4 KiB | Visad 3740 gånger ]

Bilaga:
IMG_5477.JPG [ 70.87 KiB | Visad 3740 gånger ]

Bilaga:
IMG_5478.JPG [ 91.47 KiB | Visad 3740 gånger ]

Bilaga:
IMG_5479.JPG [ 85.4 KiB | Visad 3740 gånger ]


Upp
 Profil

 Inläggsrubrik: Re: Uppfix: Concept 30 DX
InläggPostat: lör 20 jul 2013, 10:13
Offline
Inventarie
Användarvisningsbild

Blev medlem: sön 16 maj 2004, 01:07
Inlägg: 29110
Ort: Mariehamn
Kör: Impreza GT

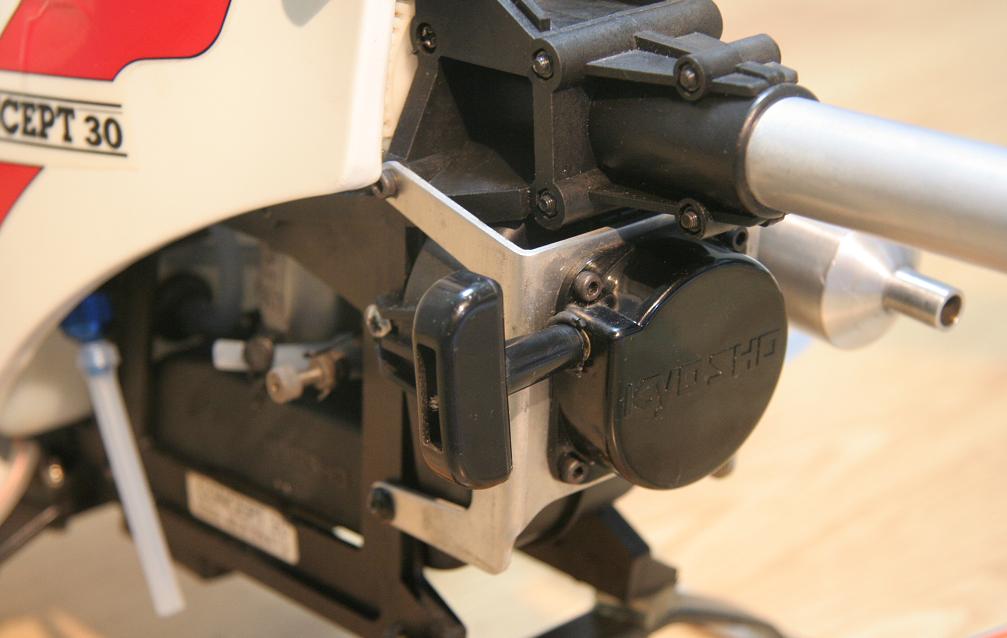

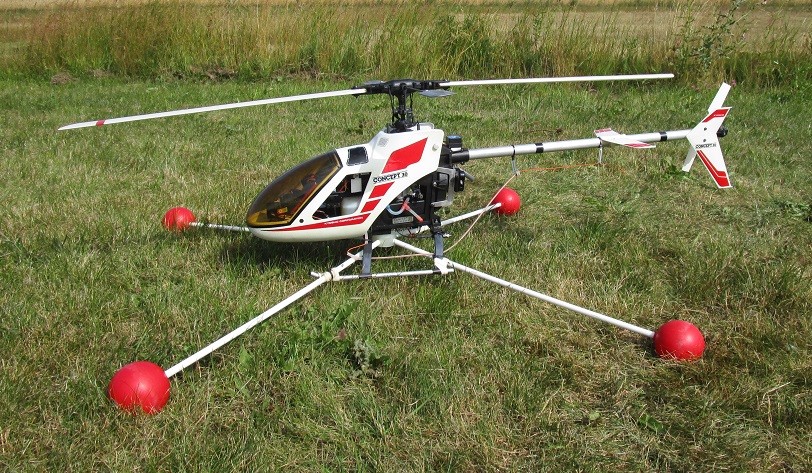

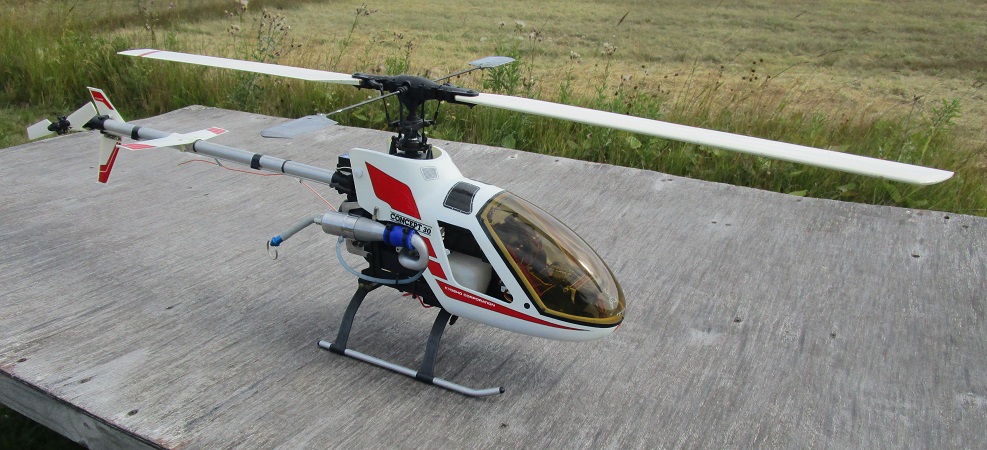

KLAR!

Jag fixade ju denna heli för nån månad sedan, så här är senaste bilderna på uppfixet.
Dvs den är klarbyggd och idag även helt färdiginställd och flygklar. Bara ladda, tanka och flyga.

Den har även fått en avgaspip. Den ska provflygas och sen blir det väl att gå över alla
skruvar för denna heli tappar skruvar!!! I alla fall gjorde Borgs 30 SE det som tappade 3 och
ytterligare 9 var lösa efter lite flygande. =) Som tur var så föll inte fel skruv av på den,
då ramlar helis ner. Motorn lär enligt flygare med samma motor kunna gå på syntetisk olja
så jag slipper kladdet.

Helin är redan bortburen och nästa är på plats... ;-)

Bilaga:
IMG_5480.JPG [ 62.94 KiB | Visad 3722 gånger ]

Bilaga:
IMG_5481.JPG [ 61.19 KiB | Visad 3722 gånger ]

Bilaga:
IMG_5483.JPG [ 91.14 KiB | Visad 3722 gånger ]

Bilaga:
IMG_5484.JPG [ 69.8 KiB | Visad 3722 gånger ]

Bilaga:
IMG_5485.JPG [ 87.44 KiB | Visad 3722 gånger ]

Bilaga:
IMG_5486.JPG [ 71.82 KiB | Visad 3722 gånger ]

Bilaga:
IMG_5487.JPG [ 64.16 KiB | Visad 3722 gånger ]

Bilaga:
IMG_5488.JPG [ 82.16 KiB | Visad 3722 gånger ]


Upp
 Profil

 Inläggsrubrik: Re: Uppfix: Concept 30 DX
InläggPostat: tor 28 aug 2014, 17:55
Offline
Inventarie
Användarvisningsbild

Blev medlem: sön 16 maj 2004, 01:07
Inlägg: 29110
Ort: Mariehamn
Kör: Impreza GT
Denna har jag ju redan flugit med. Den funka helt OK förutom att gyrot var lite efter hela tiden.
Så det ska i ett 401-gyro och sen flygas igen. Bara jag får bort lite byggen så är det dags, siktar på inom nån vecka.
Sen sättas till salu och sättas undan.


Upp
 Profil

 Inläggsrubrik: Re: Uppfix: Concept 30 DX
InläggPostat: ons 15 okt 2014, 19:51
Offline
Inventarie
Användarvisningsbild

Blev medlem: sön 16 maj 2004, 01:07
Inlägg: 29110
Ort: Mariehamn
Kör: Impreza GT
FLYGKLAR igen!

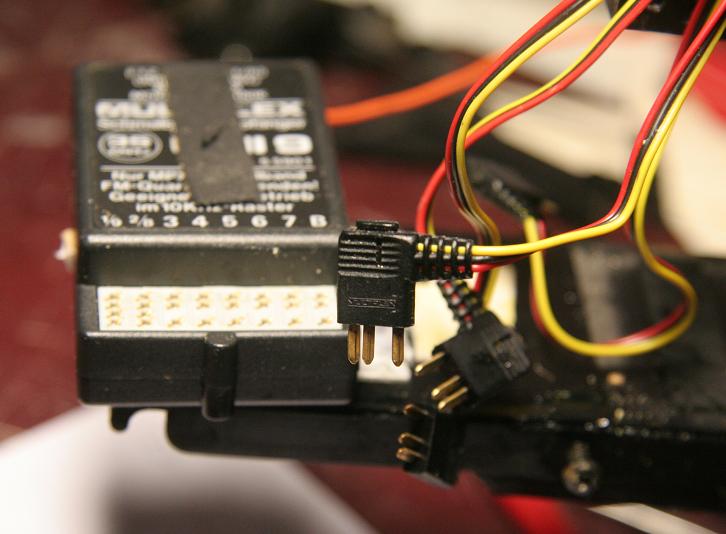

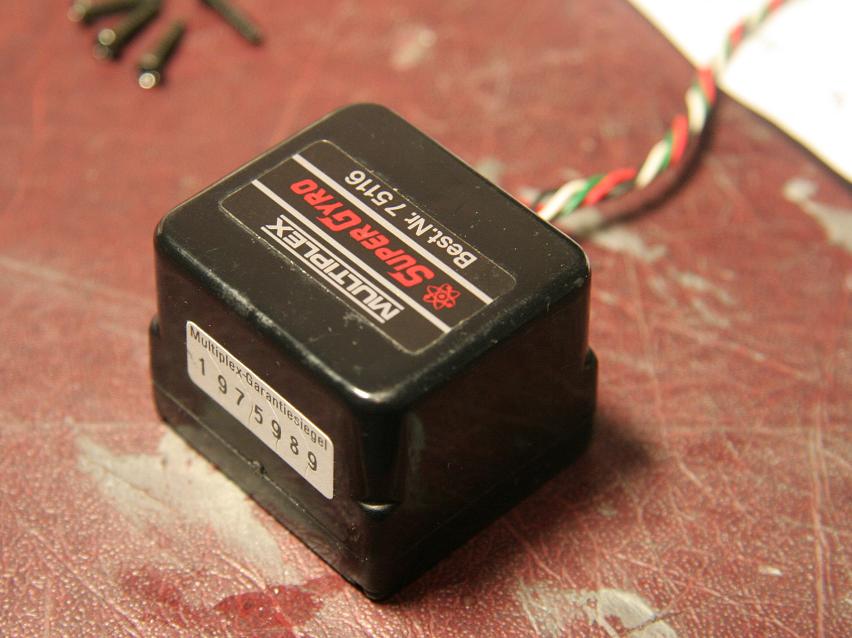

Eftersom original-mekaniska gyrot va lite släpigt (borde väl smörja lagren i gyroskopet) så har
jag nu monterat på ett HobbyKing HK401B-gyro men ändå låtit originalet vara kvar fast det är
urkopplat. Allt färdig inställt och klart för flygning. Eftersom originalelektroniken använder en

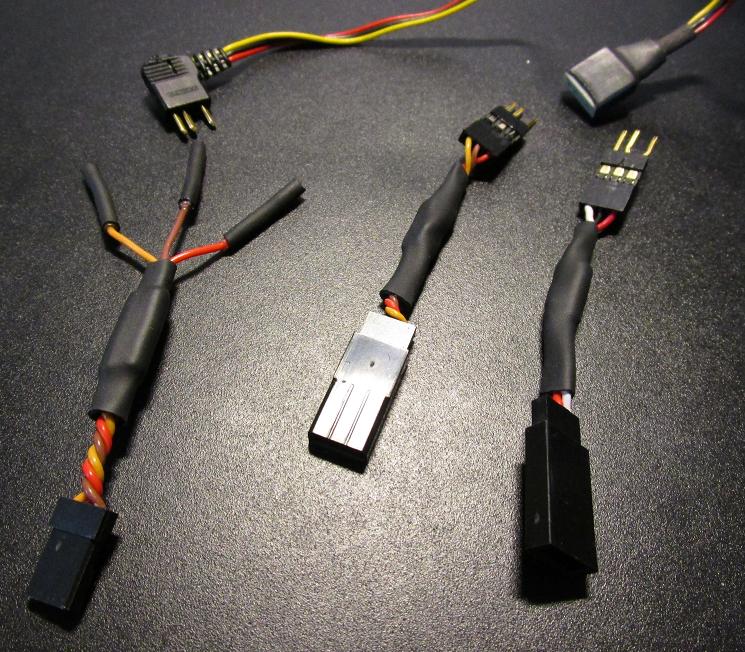

gammal Multipltex-standard så har jag gjort några adaptrar för att kunna koppla in detta
"moderna" gyro istället för det gamla.

Multiplex har inte jord-plus-signal, utan plus-jord-signal.
Jord är oftast svart eller brun.
Plus är som alla säkert vet alltid röd.
Signal är oftast gul, vit eller orange.
Vänstra är för servot, mittersta är för rudder, högra är för gain.

Bilaga:
IMG_0204.JPG [ 133.04 KiB | Visad 3485 gånger ]


Upp
 Profil

 Inläggsrubrik: Re: Uppfix: Concept 30 DX
InläggPostat: tor 30 mar 2017, 23:25
Offline
Inventarie
Användarvisningsbild

Blev medlem: sön 16 maj 2004, 01:07
Inlägg: 29110
Ort: Mariehamn
Kör: Impreza GT
Funderar på ta upp denna i skyn på söndag. En raritet från 1988 eller när det nu var. Det är ju nästan 30 år gammal det!


Upp
 Profil

 Inläggsrubrik: Re: Uppfix: Concept 30 DX
InläggPostat: sön 01 okt 2017, 09:56
Offline
Inventarie
Användarvisningsbild

Blev medlem: sön 16 maj 2004, 01:07
Inlägg: 29110
Ort: Mariehamn
Kör: Impreza GT
Flög Align T-Rex 450SE V2 igår och den flög som den skulle.

Nästa kråka att ta upp blir denna raritet.
Borg har också en (annan tråd) så vi ska se över dem och ta en Concept-flygardag senare. =) Har jag bestämt. :-D Måste flygas nu.

Borgs Kyosho Concept 30SE: viewtopic.php?f=74&t=3383


Upp
 Profil

 Inläggsrubrik: Re: Uppfix: Concept 30 DX
InläggPostat: lör 16 feb 2019, 10:44
Offline
Inventarie
Användarvisningsbild

Blev medlem: sön 16 maj 2004, 01:07
Inlägg: 29110
Ort: Mariehamn
Kör: Impreza GT
Sportlovsstatus...

Detta är en av mina "veteraner". Den har totalrestaurerats, flugits och flyger bra, bara det mekaniska gyrot som nog fettat igen lite. Smörjas upp eller använda ett elektroniskt till och med. Detta är en riktig trainerheli med lugna utslag och inget vilt 3D-vansinne. Perfekt för nybörjaren, förutom att delarna är svårare att få tag på. Ska inte kraschas om man säger så. Så antingen hyllvärmare eller flygas försiktigt av nån som kan helis. Raritet som det nog finns många av i garderoberna då det var en vanlig heli, men flygklara finns det inte många, de flesta är nog skadade på nåt vis. Flygas i år är det tänkt.


Upp
 Profil

 Inläggsrubrik: Re: Uppfix: Concept 30 DX
InläggPostat: fre 02 aug 2019, 12:23
Offline
Inventarie
Användarvisningsbild

Blev medlem: sön 16 maj 2004, 01:07
Inlägg: 29110
Ort: Mariehamn
Kör: Impreza GT
Denna är på ena byggbordet nu, tänkte flyga ikväll är det meningen. Får se om jag hinner få den klar tills dess (den ska vara flygklar, men acken funderar jag på mm).


Upp
 Profil

 Inläggsrubrik: Re: Uppfix: Concept 30 DX
InläggPostat: fre 02 aug 2019, 13:58
Offline
Inventarie
Användarvisningsbild

Blev medlem: sön 16 maj 2004, 01:07
Inlägg: 29110
Ort: Mariehamn
Kör: Impreza GT
MickeM skrev:
Denna är på ena byggbordet nu, tänkte flyga ikväll är det meningen. Får se om jag hinner få den klar tills dess (den ska vara flygklar, men acken funderar jag på mm).

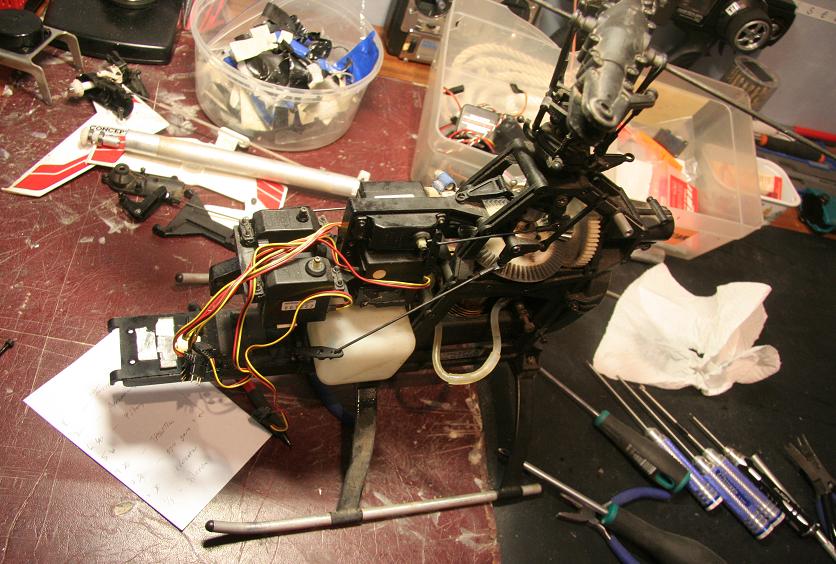

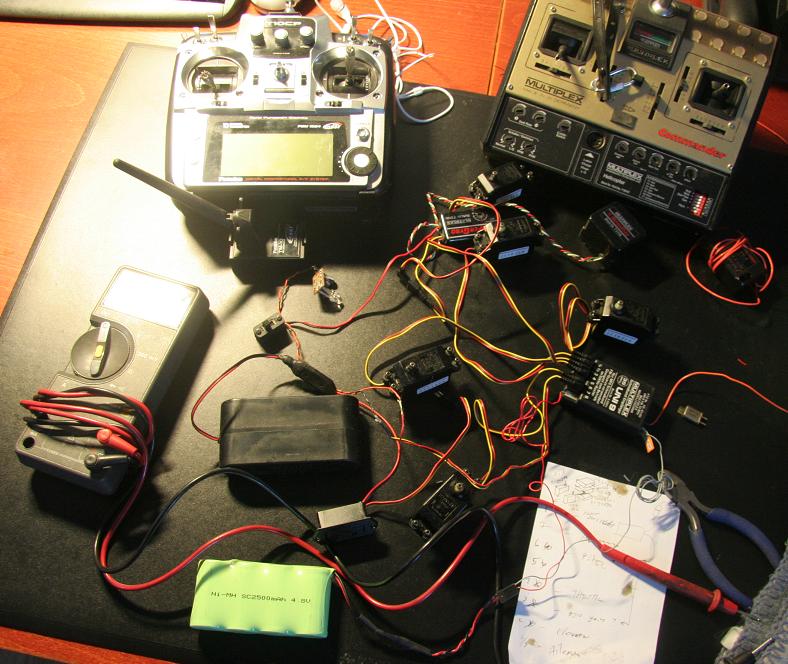

Kikat igenom hela helikoptern nu men återstår lite test av elektroniken.

Allt verkar vara OK sedan jag senast gick igenom den 2015 då jag även kopplade bort det mekaniska gyrot och lade in ett
HobbyKing gy401-heading hold-gyro (jösses, men det har faktiskt använts och funkat i en tidigare heli). Den har en 1200
mAh NiCd-ack som jag laddar nu bara för att se hur det mår. Acken sitter i en hållare som funkar som stöd för mottagare
samt gamla gyro-controllern, så det är inte bara att byta ut. Nå, jag har för säkerhetsskulle gjort klar en 3A (Max 5A) UBEC
samt en 3S 1300 LiPo som ska funka. Glödstiftet har jag inte kollat än, har nytt Enya 3.

Jajustja... en detalj... motorn går inte runt. :mrgreen: Så jag har tänkt se om WD40 får den att röra sig.
Detsamma gäller throttle-spjället, ska testas när jag anslutit acken.

Det ska stressas bara, för att man ska flyga ikväll...

Bilaga:
IMG_2685.JPG [ 235.2 KiB | Visad 1082 gånger ]


Upp
 Profil

 Inläggsrubrik: Re: Uppfix: Concept 30 DX
InläggPostat: fre 02 aug 2019, 14:27
Offline
Inventarie
Användarvisningsbild

Blev medlem: sön 16 maj 2004, 01:07
Inlägg: 29110
Ort: Mariehamn
Kör: Impreza GT

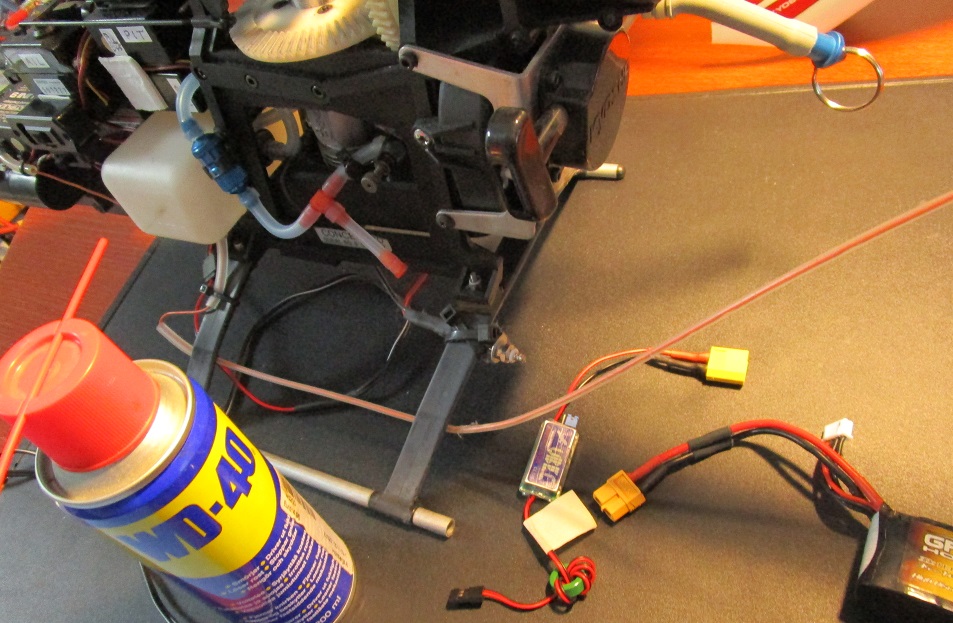

Sicken tur, efter en kvart så lossnade allt med WD-40, motorn går nu runt i alla fall.
Stiftet ser bra ut till och med. Och jag hade tur att förgasarens throttel-spjäll inte hade ärgat fast.
I denna heli är motorns väsentliga delar inbyggda i en fläktkanal så man kommer inte åt insuget alls utan att ta isär en del.
Nämnde jag att det är dragstart på denna heli? ;-)

Vad gäller bränsle...
Det är en OS Max 28F (det är en Super Tigre i den som Borg har).
Jag har antecknat 72-75%M (2-5%N) eller 62%M (15%N) samt 23% Castor Oil.
Jag vet inte vad det innebär... vad hände med 5-15% Nitro?
Hur som, hittade manualen på nätet.
Inkörning max 5% nitro och inte mindre än 20% castor oil.
Antar att den är inkörd för helin va beg... vi säger så (jag har inte 5% nitro-bränslen), 10% är minimum jag har.
Jag gillar en mening i manualen gällande om man flyger och märker att den börjar gå snålt, då ska man (det står i den här ordningen): Stäng throttlen, landa, öppna nålen lite, flyg igen. Jag skulle vilja se det i verkligheten. :lol:
Hur som... det står att man helst endast ska använda castor oil (mineralolja) och helst inte syntetisk.
Men man kan använda blandat med syntetisk olja men då måste man använda fetare blandning eftersom syntetisk olja inte smörjer lika bra.
I texten står det att man ska använda minst 20% olja. Men i alla tabeller i samma manual står det 23%. Bra korrekturläst eller genomtänkt.
Inget bränsle idag har så mycket olja. Det är mest 15-17% som är vanligast.
Men om jag tar ett bränsle som innehåller mineralolja och syntetisk olja så ska det ju gå bra.
Nya bränslen har bättre oljor har det sagts på andra forum och då behöver det inte vara 20%+.


Upp
 Profil

 Inläggsrubrik: Re: Uppfix: Concept 30 DX
InläggPostat: lör 03 aug 2019, 17:49
Offline
Inventarie
Användarvisningsbild

Blev medlem: sön 16 maj 2004, 01:07
Inlägg: 29110
Ort: Mariehamn
Kör: Impreza GT
Då var den flugen 2019!

Laddade den urgamla NiCd-acken och den höll hur bra som helst, behövde aldrig använda LiPo-UBEC-combon.
Startade först, gick fint på tomgång men tvärdog mitt i allt. Bytte stift från OS A3 till nytt Enya 3, startade i
rätt ordning osv och sen gick den fint och jag flög med kåpan på samt även med träningsställ, vilket är lika bra
eftersom man inte litar på motorn som inte varit igång på 4-5 år. Det dumma är att 2-takts-motorn är upp och ner
så stiftet blir ju blött snabbt om den inte startar.

Den var lite twitchig i flygningen, vilket delvis berodde på att det blåste rätt hårt ibland (turbulent) men även på
att kul-linkarna och stagen är rätt tröga på denna än så länge, verkar inte vara inkörda än. Dvs jag skapar mjukt
åt nåt håll men eftersom det trögar så hoppar det till sen. Normalt med oanvända linkar.

Tail-wag hade den. Provade en massa värden på gyrot från 15-80%, minns inte vad det slutade på, men det går
att justera gyrot lite till för att få mer stabil tail. Blev bättre på slutet.

Det är heller inte smidigt att flyga en så lätt helikopter med svajande träningsställ i blåsten med stora röda bollar
på ändorna.

Bilaga:
IMG_2689.JPG [ 216.73 KiB | Visad 1070 gånger ]


Bilaga:
IMG_2692.JPG [ 279.79 KiB | Visad 1070 gånger ]


Bilaga:
KyochoConcept30DXDjaken3aug2019.jpg [ 120.44 KiB | Visad 1070 gånger ]


STATUS 14 juli 2020: Är till salu här, men den ska sättas till salu i Finland snart, för litet intresse på Åland.


Upp
 Profil

Visa inlägg nyare än:  Sortera efter
Ny tråd Svara på tråd  [ 16 inlägg ]

Alla tidsangivelser är UTC + 2 timmar


Vilka är online

Användare som besöker denna kategori: Inga registrerade användare och 2 gäster


Du kan inte skapa nya trådar i denna kategori
Du kan inte svara på trådar i denna kategori
Du kan inte redigera dina inlägg i denna kategori
Du kan inte ta bort dina inlägg i denna kategori
Du kan inte bifoga filer i denna kategori

Sök efter:
Hoppa till:
Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
Swedish translation by Peetra & phpBB Sweden © 2006-2010
