Helikopterbygge TREX 500 ESP

Mr X · **Posted:** Mon 12 Apr 2010, 14:33

Då var detta steg klart och lite svårt att förklara hur man gör men se på filmen så klarnar det säkert.
Allt ska gå lätt och det får inte finnas något glapp här för då har man glömt något eller gjort fel.

http://www.youtube.com/watch?v=hN-U3jKo ... re=channel

Attachment:

klart.JPG [ 164.65 KiB | Viewed 11198 times ]

Mr X · **Posted:** Mon 12 Apr 2010, 14:58

T-Rex 500 och T-Rex 450

Attachment:

trex500.JPG [ 258.44 KiB | Viewed 11194 times ]

Mr X · **Posted:** Mon 12 Apr 2010, 19:25

Vad har man nu kvar då att fixa?

1. Några länkar till huvudet ska på plats.
2. En eller två ackar ska köpas.
3. Gyro och ett servo till tailen ska införskaffas.
4. En mottagare

Så ska det hela också ställas in och piloten ska uppgraderas.
Tur att man inte har någon panik som vanligt :lol:

Mr X · **Posted:** Mon 12 Apr 2010, 22:37

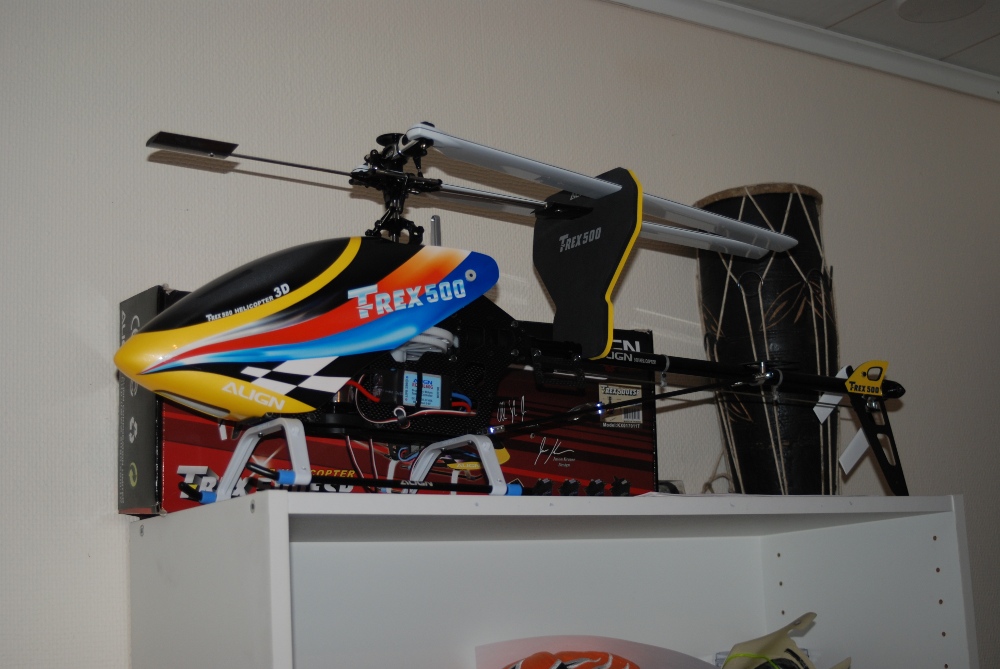

Helikoptern åker nu upp på hyllan ett tag tills man kan fortsätta igen.

Attachment:

heli.JPG [ 214.07 KiB | Viewed 11170 times ]

Sami S · **Posted:** Tue 13 Apr 2010, 07:14

Mr X wrote:

Helikoptern åker nu upp på hyllan ett tag tills man kan fortsätta igen.

Och vad blir det för projekt nu? Fixa flygen flygklara?

Mr X · **Posted:** Tue 13 Apr 2010, 08:02

Sami S wrote:

Och vad blir det för projekt nu? Fixa flygen flygklara?

Nu ska min Mini Showtime fixas klart.

Blir också att börja träna mera med trex 450 har ett eget fält nära :wink:

Glidaren · **Posted:** Wed 14 Apr 2010, 21:43

Mr X wrote:

Nu ska min Mini Showtime fixas klart.

Den ska bli skoj att se i luften..... det finns såna som sku villlla ha en sån ....
fast lite större :mrgreen:

Mr X · **Posted:** Wed 14 Apr 2010, 21:55

Glidaren wrote:

.... det finns såna som sku villlla ha en sån ....
fast lite större :mrgreen:

Kunde gissa det för större är alltid roligare :mrgreen:

Mr X · **Posted:** Fri 16 Apr 2010, 09:03

Måste nu börja fundera på vilken ack man ska ha.
Acken ska ha 6S 22.2V 2500mAH eller högre....taket blir väl när vikten eller utrymmet säger stopp.
Ska ta mig tid och räkna upp lite olika alternativ som man hittar så får vi se vad jag väljer.

Mr X · **Posted:** Wed 19 May 2010, 15:56

Tog bort bottenplattan som var i plast och bytte ut den till en i metall.

Attachment:

1.JPG [ 172.99 KiB | Viewed 11114 times ]

Den högra är den gamla i plast.

Attachment:

2.JPG [ 164.89 KiB | Viewed 11114 times ]

Den nya bottenplattan på plats.

Attachment:

3.JPG [ 184.16 KiB | Viewed 11114 times ]

Mr X · **Posted:** Wed 19 May 2010, 16:05

Nu åkte också det nya landstället på.
Extra starkt och hållbart gorilla landställ.

Attachment:

4.JPG [ 179.6 KiB | Viewed 11113 times ]

Attachment:

5.JPG [ 275.26 KiB | Viewed 11113 times ]

Mr X · **Posted:** Sun 11 Jul 2010, 23:36

Tog ett tag men nu har man fattat ett beslut vilket gyro jag ska ha.

Futaba GY520 Gyro with Futaba BLS254 Servo Brushless Motor Digital

SPECS:
Torque: 4.8V: 3.8 kg.cm
Speed: 4.8V: 0.06 sec/60 degree;
Dimensions: 40 x 20.0 x 36.8mm (1.6 x .8 x 1.5" )
Weight: 51 g

Ackarna blir Turnigy nano-tech från HobbyKing.

Mr X · **Posted:** Thu 22 Jul 2010, 20:13

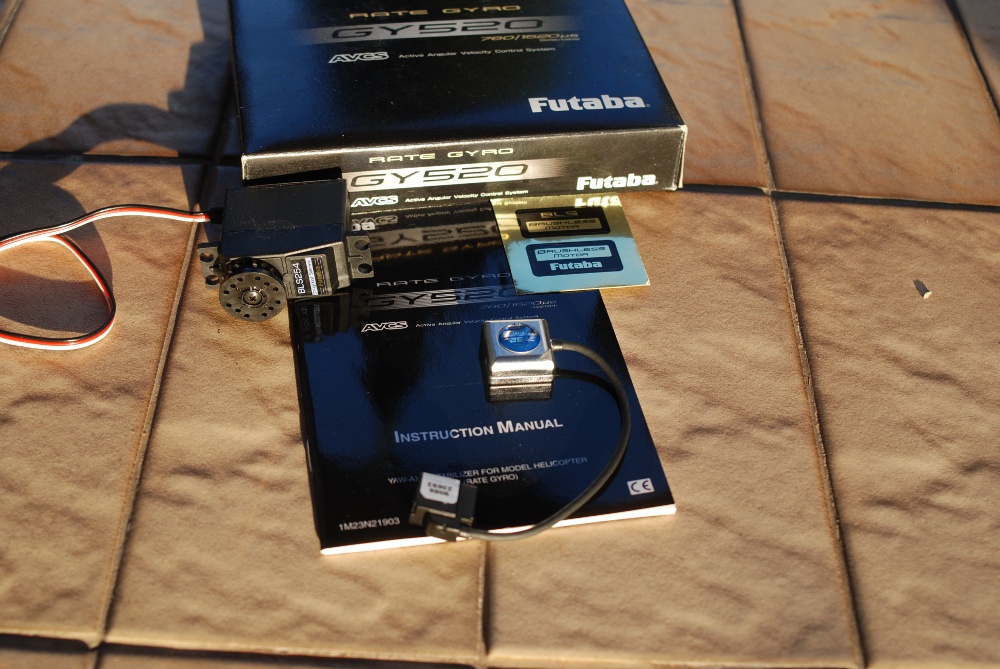

Nu fick jag hem mitt gyro.

Futaba GY520 Gyro with Futaba BLS254 Servo Brushless

Attachment:

gyro.JPG [ 249.5 KiB | Viewed 11057 times ]

Mr X · **Posted:** Tue 27 Jul 2010, 14:18

Tänkte montera mitt Futaba BLS254 Servo men fästet passade inte, tydligen är det för ett mindre servo.
Blir väl att beställa efter ett till T-Rex 600 för att det ska passa.

MickeM · **Posted:** Tue 27 Jul 2010, 16:19

Mr X wrote:

Tänkte montera mitt Futaba BLS254 Servo men fästet passade inte, tydligen är det för ett mindre servo.
Blir väl att beställa efter ett till T-Rex 600 för att det ska passa.

Dom brukar sätta standard-servo på 450 och 500-helis när dom vill ha prestanda o kraft.
Normalt räcker ett mini-servo till bägge.

Mr X · **Posted:** Tue 27 Jul 2010, 18:34

Tydligen är det en sån här jag måste skaffa.

http://www.hobbycity.com/hobbycity/stor ... duct=11698

Mr X · **Posted:** Tue 07 Sep 2010, 10:11

Bytte ut servofästet till ett från T-Rex 600 så nu kan jag montera ett fullstort servo till tailen.

Attachment:

servf.JPG [ 354.22 KiB | Viewed 11010 times ]

Mr X · **Posted:** Tue 07 Sep 2010, 23:03

Monterade servot i fästet och se det passade.
Nu måste jag bara hitta rätta skruvar så man får fast det också

Attachment:

futaba.JPG [ 308.91 KiB | Viewed 11000 times ]

Futaba BLS254 Brushless Motor
Torque: 4.8V: 3.8 kg.cm
Speed: 4.8V: 0.06 sec/60 degree;
Dimensions: 40 x 20.0 x 36.8mm (1.6 x .8 x 1.5" )
Weight: 51 g

MickeM · **Posted:** Wed 06 Oct 2010, 19:53

MickeM wrote:

Mr X wrote:

MickeM wrote:

Kom ihåg sätt mässingen rätt väg. =)
Dvs vassa änden under skruvhatten.
Annars skär den väl in i plasten.

Svänger du det den vägen kan du inte skruva fast servot ordentligt.
Skruven drar tills mässingshylsan sätter stopp vilket betyder att servot ger efter vid belastning.
Hela swashplattan kommer då att ge efter vilket inte är bra.
Nej gummina ska bara hindra vibrationer men själva servot ska sitta fast.

Några protester?

Jo!

Så här tänker jag. Du till vänster jag till höger? Tänk att kraften på skruven är vänster-höger.

Attachment:


Hittade nåt bra!

Sid 18: http://www.minicars.se/service/manualer ... CP_SWE.pdf Se skissen.

Mr X · **Posted:** Sat 16 Oct 2010, 16:28

Idag beställde jag två ackar Turnigy nano-tech 3300mah 6S 25~50C Lipo Pack
När dom kommer kan jag fortsätta bygga vidare.

Måste få ström till servona så att jag får dom centrerade och linkage på plats.
